Твердопаливні котли Altep MEGA

Твердопаливні котли Altep MEGA      (ТИП "КТ-3Е-N")



Країна-виробник — Україна.



Модельний ряд: 600, 800, 1000, 1200, 1500 кВт



ult-лист

Модель	Потужність, кВт	Вартість, грн із НДС
Альтеп MEGA	600	505 200
Альтеп MEGA	800	558 000
Альтеп MEGA	1000	622 600
Альтеп MEGA	1200	700 100
Альтеп MEGA	1500	791 100











Опис

Промислові опалювальні котли на твердому паливі ALTEP MEGA потужністю від 600 кВт до 1500 кВт. Складається із шамотної топкової камери  і теплообмінника жаротрубного типу з суцільнотягнутої безшовної труби. Колосникова решітка виготовлена з високоякісного чавуну. Спеціальна система подавання повітря для горіння дає змогу спалювати різні види палива з високим ККД і низькими викидами шкідливих речовин в атмосферу. Робочий тиск теплоносія до 3 барів дає змогу експлуатувати для обігріву високих будівель, де необхідний підвищений тиск циркулювальної води. Керує роботою котла Альтеп мікропроцесорний блок керування з PID регулюванням

Можлива модернізація для роботи на пелеті в автоматичному режимі. Необхідно лише встановити пелетний пальник у дверцятах котла, паливний бункер і поживний шнек.









Переваги котлів Альтеп Мега



• Конструкція промислового типу;
• Велика шамотна топка;
• Високий робочий тиск теплоносія;
• Можливість використання як у стаціонарних, так і у блоково-модульних котельних;
• Велика потужність модельного ряду котлів;
• Товщина сталі теплообмінника від 6 до 10 мм;
• Надійність і простота в експлуатації;
• Тривалий термін експлуатації.







Комплектація



• Котел в обшивці;
• Блок автоматики керування;
• Вентилятори наддуву;
• Шкірковий інструмент;
• Документація







Конструкція котла







Внутрішня будова котла





1-1. Корпус котла;	1-6. Перший ряд жарових труб теплообмінника;
1-2. Топка котла;	1-7. Зона чищення котла;
1-3. Борів під'єднання димоходу;	1-7. Друга поворотна камера теплообмінника;
1-4. Патрубки подавання повітря в топку для горіння;	1-8. Другий ряд жарових труб теплообмінника;
1-5. Перша поворотна камера теплообмінника;	1-9. Колосникова решітка.

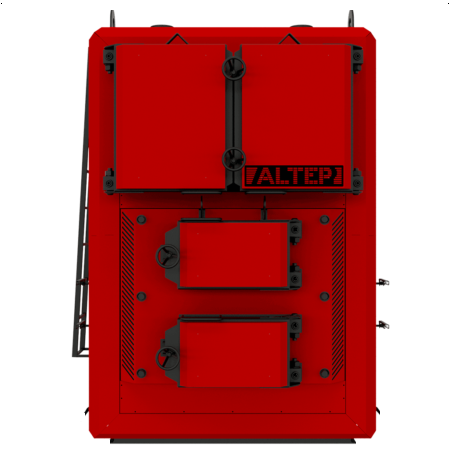

Зовнішня будова котла







2-1. Патрубок подавання мережевої води;	2-8. Дверцята поличника;
2-2. Патрубок зворотного напрямку мережевої води;	2-9. Дверцята топки;
2-3. Патрубки під запобіжні клапани;	2-10. Дверцята колосникові;
2-4. Ручки повітряних заслінок;	2-11. Дверцята завантажувальні;
2-5. Драбина монтажна;	2-12. Дверцята конвекційної частини котла;
2-6. Блок автоматики керування;	2-13. Штуцер зливання води з котла.
2-7. Вентилятори наддуву повітря *)

Примітка: *) У котлах потужністю 600...1000 використовується два вентилятори, а в котлах потужністю 1200...1500 кВт використовується три вентилятори.





Елементи контуру охолодження дверей топки котла



3-1. Штуцер зворотного напрямку води контуру дверей;	3-7. Насос циркуляції води через двері топки;
3-2. Штуцер подавання води контуру дверей;	3-8. Гнучкий шланг;
3-3. Штуцер подавання води контуру дверей;	3-9. Гнучкий шланг;
3-4. Штуцер зворотного напрямку води контуру дверей;	3-10. Тройник;
3-5. Кран вимкнення контуру дверей;	3-11. Запобіжний клапан дверей.
3-6. Кран вимкнення контуру дверей;







Блок автоматики керування









Габаритні розміри













Технічні характеристики
