Котел на відпрацювання Unical Modal 76 + Пальник Kroll
- В наявності
348 860 ₴
313 980 ₴
- +380 (68) 799-18-62
Котел на відпрацьованому маслі Unical Modal 76 з пальником Kroll
Потужність номінальна: 20-76 кВт
Котли на відпрацьованому маслі Unical Modal - це сталевий двоходовий котел з реверсивним розвитком факела в топці.
Відрізняється високим ККД і тривалим терміном служби.
Призначений для опалення СТО, складських і виробничих приміщень, де обладнана система водяного опалення.
Комплектується пальниками на відпрацювання Kroll KG/UB (Німеччина)
Опис роботи
Відпрацьоване масло або інше паливо паливним насосом з паливної ємності закачується в бак пальника. Поплавок в бачку пальника регулює рівень палива.
Термостат котла регулює температуру в баку і після досягнення заданої температури масла, дає команду на включення пальника. Тільки після команди на включення, блок управління пальника переймає процес роботи пальника.
Через форсунку пальника, з допомогою первинного повітря», паливо розпорошується на мікрочастинки. Вентилятор пальника створює «вторинний» потік повітря, який з допомогою підпірної шайби підмішується в повітряно-паливну суміш. Таким чином створюється стабільний і безпечний процес спалювання.
Паливо для котла
- Відпрацьоване машинне масло
- Рослинна олія
- Дизельне паливо
- Пічне паливо
- Тваринні жири
Комплектація
- Котел
- Обшивка котла з теплоізоляцією
- Електронний блок управління
- Пальник
- Паливна подача з фільтром і плаваючим паливозабірником
- Документація
- Гарантійний талон
Необхідно підключення стислого повітря від компресора тиском мінімум 3 бар.!

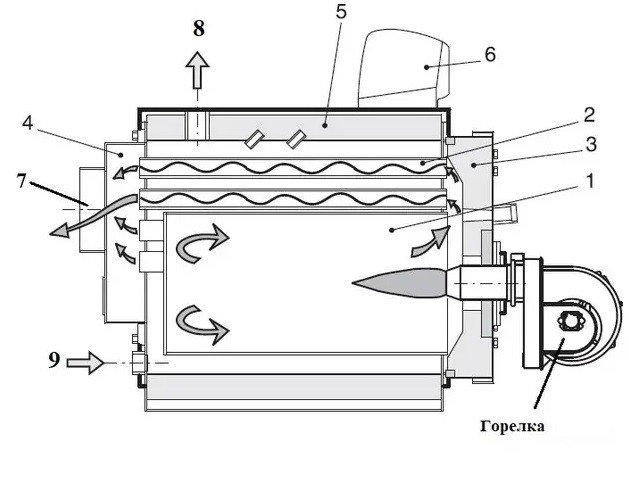

Конструкція котла
| 1 - Камера згоряння; | 6 - Електронний блок керування; |
| 2 - Теплообмінник. Жарові труби; | 7 - Підключення димоходу; |
| 3 - Дверцята котла з оглядовим склом; | 8 - Подача опалення; |
| 4 - Димова камера; | 9 - Обратка опалення. |
| 5 - Обшивка котла з теплоізоляцією |
| 1 - Електронний блок керування; | Т1 - Подача опалення; |
| 2 - Фланець для підключення пальника; | Т2 - Обратка опалення; |
| 3 - Дверцята для чистки димової камери; | Т3 - Підключення димоходу; |
| 4 - Оглядове віконце для контролю полум'я; | Т4 - Підключення пальника. |
Електронний блок управління
Паливна схема підключення від накопичувальної ємності
| 1. Всмоктуючий поплавок | 4. Пальник |
| 2. Відсікаючий кран паливного фільтра | 5. Паливний фільтр |
| 3. Пульт управління котла | 6.З'єднання нерухомої паливної лінії з плаваючим поплавцем |
Пальник на відпрацювання Kroll у комплекті

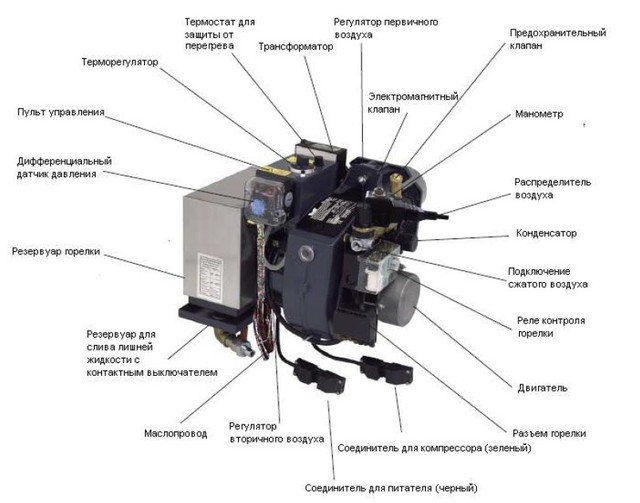

Конструкція пальника

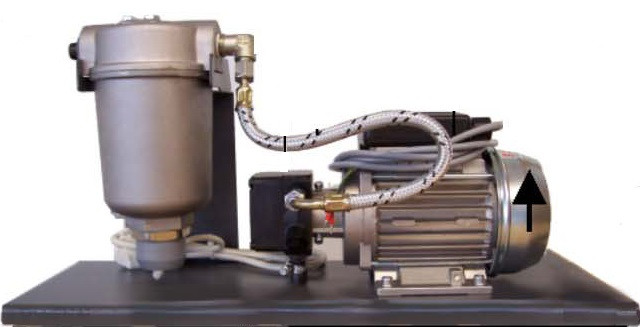

Паливна подача Kroll у комплекті
Виконання паливної подачі на паливній ємності
Габаритні розміри
| Основні | |
|---|---|
| Виробник | Unical |
| Країна виробник | Італія |
| Потужність номінальна | 76 кВт |
| Теплоносій | Вода |
| Коефіцієнт корисної дії | 92 % |
| Спосіб установки | Підлоговий |
| Матеріал теплообмінника | Сталь |
| Спосіб відведення відпрацьованих газів | Димар |
| Вага | 195 кг |
| Гарантійний термін | 24 міс |
| Опалення | |
| Мінімальний робочий тиск системи опалення | 1 бар |
| Максимальний робочий тиск системи опалення | 5 бар |
| Мінімальна температура в режимі опалення | 30 град. |
| Максимальна температура в режимі опалення | 90 град. |
| Електричні параметри | |
| Напруга мережі | 220~240 В |
| Частота | 50 Гц |
| Споживана потужність | 700 Вт |
| Габаритні і приєднувальні розміри | |
| Висота | 722 мм |
| Ширина | 690 мм |
| Глибина | 990 мм |
| Діаметр димоходу | 200 мм |
| Вхід в систему опалення | 1 1/2" |
| Повернення з системи опалення | 1 1/2" |
| Користувальницькі характеристики | |
| Мінімальна потужність | 20 кВт |
| Необхідна продуктивність компресора для стисненого повітря | 160 літр/хв |
| Основні атрибути | |
| Вид пального | Рідке |
| Види рідкого палива | Відпрацьоване масло, Дизельне, Пічне |
| Витрата рідкого палива | 5 |
- Ціна: 313 980 ₴
