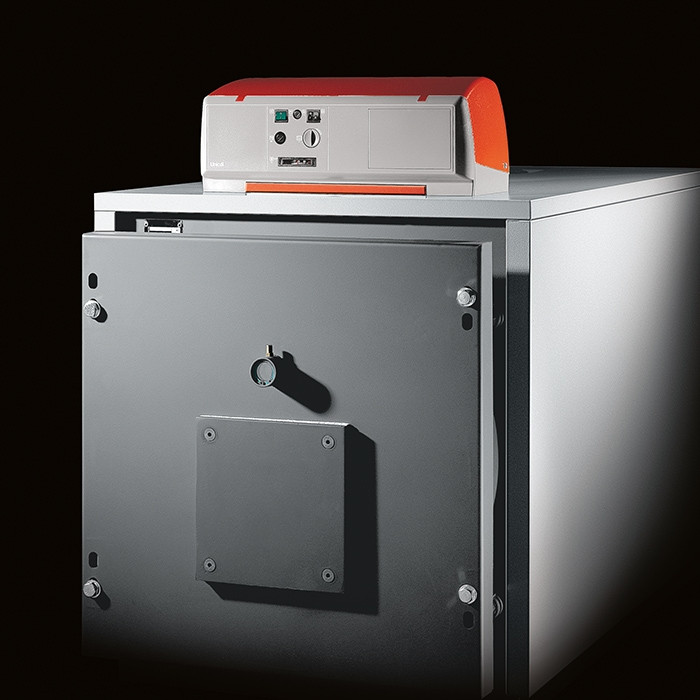

Котел на відпрацьованому маслі Unical Modal 291 з пальником Giersch GU200
Потужність номінальна: 140-200 кВт
Котли на відпрацюваному маслі для обігріву великих промислових об'єктів, де обладнана система водяного опалення. Здатні працювати з радіаторами зі сталі, чавуну й алюмінію, а також із водяними тепловими вентиляторами.
Завдяки двоходовій топці та турбулізаторам у димогарних трубах має високу коефіцієнт корисної дії й низьку витрату рідкого палива. А низька температура димових газів дає змогу працювати з усіма сучасними типами димоходів.
Зручність в обслуговуванні та чищенні досягається великими передніми дверима та ревізійному лючку з боку димоходу.
Здатний працювати в каскаді з кількох котлів для опалення дуже великі приміщення.
Комплектується пальниками на відпрацювання Giersch GU 200 (Німеччина)
Опис роботи

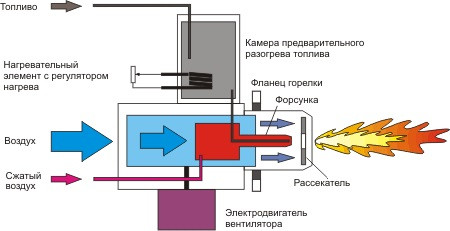

Принцип роботи досить простий і надійний. Відпрацьована олива або інше рідке паливо подається в бак попереднього розігрівання палива, розташований безпосередньо в пальнику. Розігрівається до заданої температури (температура нагрівання задається під час настроювання котла, залежно від типу палива, від 0 г.С до 120 г.С). Після нагрівання відбувається розпилення в масляний туман у папку та підпалювання електродами розпалювання.
Розпилення відбувається через форсунку Delavan (USA) інжекційним способом, за допомогою стисненого повітря.
Повітря для горіння надходить від вбудованого вентилятора.
Усією процедурою нагрівання, розпилення, розпалювання й контролю полум'я керує вбудований контролер Honeywell.
Паливо для котла
- Відпрацьована автомобільна олива
- Рослинна олія
- Дизельне паливо
- Пічне паливо
- Тварини жири
Комплектація
- Котел
- Обшивка котла з теплоізоляцією
- Електронний блок керування
- Пальник із паливним насосом
- Фільтр тонкого очищення
- Документація
Необхідно під'єднання стисненого повітря від компресора тиском мінімум 3 бар.!

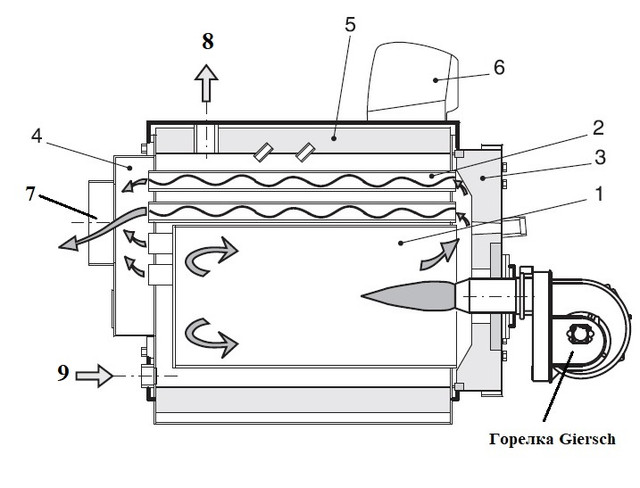

Конструкція котла
| 1 - Камера згоряння; | 6 - Електронний блок керування; |
| 2 - Теплообмінник; | 7 - Приєднання димоходу; |
| 3 - Дверцята котла з оглядовим склом; | 8 - Подавання опалення; |
| 4 - Димова камера; | 9 - Зворотний бік опалення. |
| 5 - Обшивка котла з теплоізоляцією |

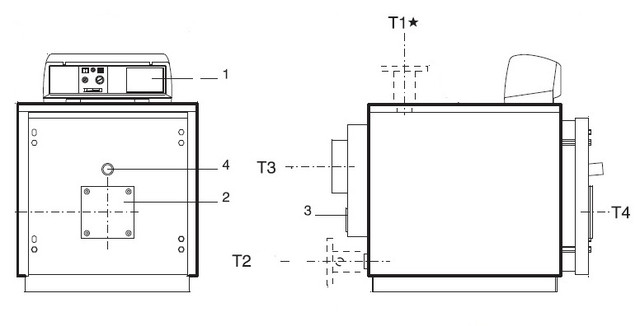

| 1 — Електронний блок керування; | Т1 — Подавання опалення; |
| 2 — Фланець для під'єднання пальника; | Т2 — Зворотний бік опалення; |
| 3 - Дверцята для чищення димової камери; | Т3 — Під'єднання димохода; |
| 4 - Оглядове віконце для контролю полум'я; | Т4 — Приєднання пальника. |

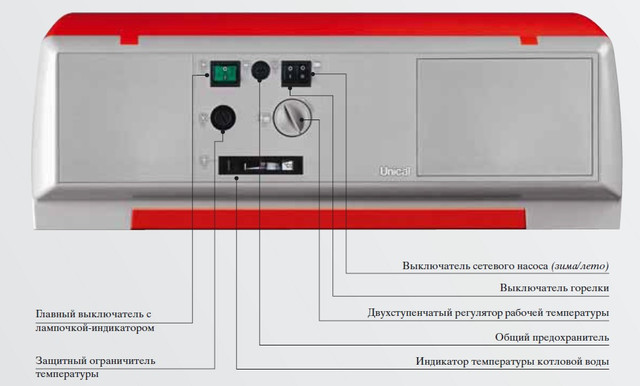

Електронний блок керування
Паливна схема під'єднання від накопичувальної місткості
| 1. Всмоктувальний поплавок | 4. Пальник Giersch |
| 2. Відсікальний кран паливного фільтра | 5. Паливний фільтр |
| 3. Пульт керування котла | 6. З'єднання нерухомої паливної лінії з плавальним поплавком |

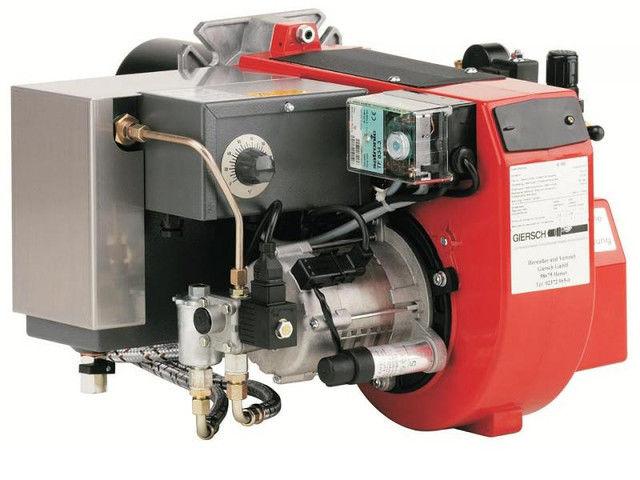

Пальник на відпрацюванні Giersch GU 200 у комплекті
Конструкція пальника

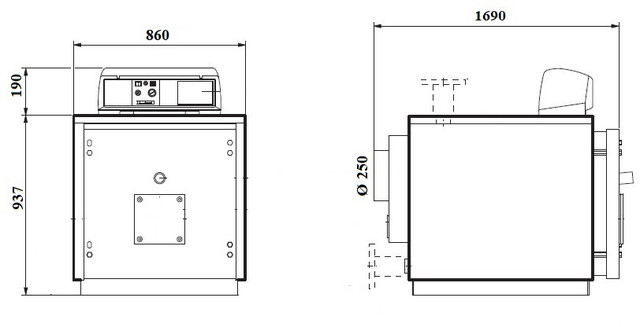

Габаритні розміри
| Основні атрибути | |
|---|---|
| Виробник | Unical |
| Країна виробник | Італія |
| Теплоносій | Вода |
| Вид пального | Рідке |
| Види рідкого палива | Відпрацьоване масло, Дизельне, Пічне |
| Витрата рідкого палива | 18 л/год |
| Коефіцієнт корисної дії | 92 % |
| Спосіб установки | Підлоговий |
| Матеріал теплообмінника | Сталь |
| Спосіб відведення відпрацьованих газів | Димар |
| Вага | 480 кг |
| Гарантійний термін | 24 міс |
| Номінальна потужність | 230 кВт |
| Мінімальна потужність | 140 кВт |
| Опалення | |
| Мінімальний робочий тиск системи опалення | 1 бар |
| Максимальний робочий тиск системи опалення | 5 бар |
| Мінімальна температура в режимі опалення | 45 град. |
| Максимальна температура в режимі опалення | 90 град. |
| Електричні параметри | |
| Напруга мережі | 220~240 В |
| Частота | 50 Гц |
| Споживана потужність | 1200 Вт |
| Габаритні і приєднувальні розміри | |
| Висота | 937 мм |
| Ширина | 860 мм |
| Глибина | 1690 мм |
| Діаметр димоходу | 250 мм |
| Вхід в систему опалення | 2"1/2 |
| Повернення з системи опалення | 2"1/2 |
| Мінімальні вимоги до компресора | |
| Необхідна продуктивність компресора для стисненого повітря | 490 літр/хв |
