Котел на відпрацювання Unical Modal 291 + Пальник MTM

  • В наявності

458 290 ₴

+380 (50) 223-78-81
  • +380 (68) 799-18-62
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
повернення товару протягом 14 днів за рахунок покупця
Котел на відпрацювання Unical Modal 291 + Пальник MTM
Котел на відпрацювання Unical Modal 291 + Пальник MTM
458 290 ₴
В наявності
+380 (50) 223-78-81
  • +380 (68) 799-18-62
Опис
Характеристики
Специфікації
Інформація для замовлення

Котел на відпрацьованому маслі Unical MODAL 291 з пальником MTM CTB-180



Потужність: 140-220 кВт









 Котли на відпрацьованому маслі серії Modal - опалювальне обладнання для виробництва гарячої води для цілей опалення. Ідеально підходить для станцій технічного обслуговування, де в достатній кількості відпрацьовані машинні масла, з двигунів і трансмісії.

Конструкцією передбачено рух димових газів в 2 ходи, через верхню конвективну частину з турбулізаторами тепла. Сприяє ефективному відведенню тепла від спалювання рідкого палива.

Зручний в обслуговуванні та чищенні. З боку пальника двері великих розмірів, з жароміцної плитою, з боку димоходу - люк для чищення.



Комплектується пальниками на відпрацювання MTM CTB-180 (Італія-Польща)





Паливо для котла



  • Відпрацьоване машинне масло
  • Рослинна олія
  • Дизельне паливо
  • Пічне паливо
  • Тваринні жири





Комплектація



  • Котел
  • Обшивка котла з теплоізоляцією
  • Електронний блок управління
  • Пальник з паливним насосом
  • Фільтр тонкої очистки
  • Документація



Необхідно підключення стислого повітря від компресора тиском мінімум 3 бар.!







Конструкція котла





1 - Камера згоряння; 6 - Електронний блок керування;
2 - Теплообмінник. Жарові труби з турбулізаторами; 7 - Підключення димоходу;
3 - Дверцята котла з оглядовим склом; 8 - Подача опалення;
4 - Димова камера; 9 - Обратка опалення.
5 - Обшивка котла з теплоізоляцією









1 - Електронний блок керування; Т1 - Подача опалення;
2 - Фланець для підключення пальника; Т2 - Обратка опалення;
3 - Дверцята для чистки димової камери; Т3 - Підключення димоходу;
4 - Оглядове віконце для контролю полум'я; Т4 - Підключення пальника.







Електронний блок управління









Паливна схема підключення від накопичувальної ємності





1. Всмоктуючий поплавок 4. Пальник MTM CTB-180
2. Відсікаючий кран паливного фільтра 5. Паливний фільтр
3. Пульт управління котла 6.З'єднання нерухомої паливної лінії з плаваючим поплавцем







Пальник на відпрацювання MTM CTB-180 в комплекті



Пальник на відпрацювання MTM CTB-180 Фото





Схема роботи пальника



Схема роботи пальника MTM CTB-180 Фото



Паливний насос шестерний під низьким тиском подає паливо в пальник, в якій підтримується необхідна температура нагріву. Розігріте масло всмоктується в особливу форсунку – тут працює принцип ежекції, за рахунок стисненого первинного повітря (повітря від повітряного компресора), після чого йде розпорошення і утворення паливно-повітряної суміші. Суміш автоматично підпалюється електродами розпалювання. Вторинний повітря для горіння подається вбудованим вентилятором.



Пальник оснащується Паливної подачею і фільтром (паливний насос з двигуном) !!!







Конструкція пальника



Конструкція Пальника на відпрацювання MTM CTB-180 Фото







Гідравлічна схема

Гідравлічна схема пальника на відпрацювання MTM CTB-180 Фото

1. Фільтр паливний 6. Регулятор тиску диференційний (датчик роботи вентилятора вторинного повітря)
2. Паливний насос з двигуном 7. Регулятор тиску первинного повітря (датчик хв. тиску повітря від компресора)
3. Електро-паливний клапан 8. Манометр тиску первинного повітря
4. Редуктор тиску первинного повітря (повітря від компресора) 9. Розпилюючий форсунка
5. Електро-клапан стиснутого повітря 10. Вентилятор пальника вторинного повітря (повітря для горіння)

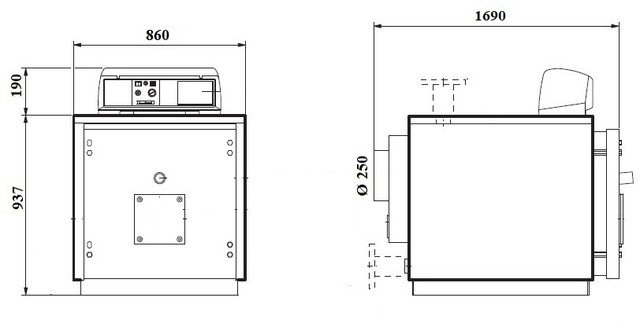

Габаритні розміри котла Modal 291





Габаритні і приєднувальні розміри
Діаметр димоходу250 мм
Глибина1690 мм
Ширина860 мм
Повернення з системи опалення2"1/2
Висота937 мм
Вхід в систему опалення2"1/2
Основні атрибути
Коефіцієнт корисної дії91 %
ТеплоносійВода
Матеріал теплообмінникаСталь
ВиробникUnical
Витрата рідкого палива19 л/год
Гарантійний термін24 міс
Країна виробникІталія
Вага480 кг
Вид пальногоРідке
Види рідкого паливаВідпрацьоване масло, Дизельне, Пічне
Витрати стисненого повітря від компресора (літр/хв)120
Тиск стисненого повітря від компресора (Атм)5
Номінальна потужність220 кВт
Мінімальна потужність140 кВт
Електричні параметри
Напруга мережі220~240 В
Споживана потужність1100 Вт
Опалення
Максимальний робочий тиск системи опалення5 бар
Мінімальний робочий тиск системи опалення1 бар
Максимальна температура в режимі опалення90 град.
Мінімальна температура в режимі опалення45 град.
  • Ціна: 458 290 ₴
