Котел на відпрацювання Unical Modal 76 кВт + Пальник MTM
- В наявності
326 000 ₴
293 400 ₴
- +380 (68) 799-18-62
Котел на відпрацьованому маслі Unical Modal 76 з пальником MTM CTB-65
Потужність: 30-76 кВт
Котли на відпрацьованому маслі серії Modal - опалювальне обладнання для виробництва гарячої води для цілей опалення. Ідеально підходить для станцій технічного обслуговування, де в достатній кількості відпрацьовані машинні масла, з двигунів і трансмісії.
Конструкцією передбачено рух димових газів в 2 ходи, через верхню конвективну частину з турбулізаторами тепла. Сприяє ефективному відведенню тепла від спалювання рідкого палива.
Зручний в обслуговуванні та чищенні. З боку пальника двері великих розмірів, з жароміцної плитою, з боку димоходу - люк для чищення.
Комплектується пальниками на відпрацювання MTM CTB-65 (Італія-Польща)
Паливо для котла
- Відпрацьоване машинне масло
- Рослинна олія
- Дизельне паливо
- Пічне паливо
- Тваринні жири
Комплектація
- Котел
- Обшивка котла з теплоізоляцією
- Електронний блок управління
- Пальник з паливним насосом
- Фільтр тонкої очистки
- Документація
Необхідно підключення стислого повітря від компресора тиском мінімум 3 бар.!
Конструкція котла
| 1 - Камера згоряння; | 6 - Електронний блок керування; |
| 2 - Теплообмінник. Жарові труби з турбулізаторами; | 7 - Підключення димоходу; |
| 3 - Дверцята котла з оглядовим склом; | 8 - Подача опалення; |
| 4 - Димова камера; | 9 - Обратка опалення. |
| 5 - Обшивка котла з теплоізоляцією |
| 1 - Електронний блок керування; | Т1 - Подача опалення; |
| 2 - Фланець для підключення пальника; | Т2 - Обратка опалення; |
| 3 - Дверцята для чистки димової камери; | Т3 - Підключення димоходу; |
| 4 - Оглядове віконце для контролю полум'я; | Т4 - Підключення пальника. |
Електронний блок управління
Паливна схема підключення від накопичувальної ємності
| 1. Всмоктуючий поплавок | 4. Пальник MTM CTB-65 |
| 2. Відсікаючий кран паливного фільтра | 5. Паливний фільтр |
| 3. Пульт управління котла | 6.З'єднання нерухомої паливної лінії з плаваючим поплавцем |

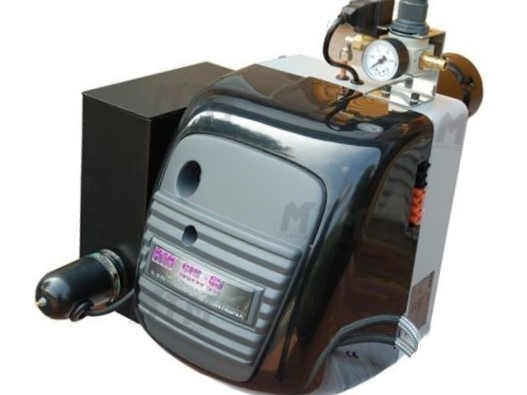

Пальник на відпрацювання MTM CTB-65 в комплекті
Схема роботи пальника
Паливний насос шестерний під низьким тиском подає паливо в пальник, в якій підтримується необхідна температура нагріву. Розігріте масло всмоктується в особливу форсунку – тут працює принцип ежекції, за рахунок стисненого первинного повітря (повітря від повітряного компресора), після чого йде розпорошення і утворення паливно-повітряної суміші. Суміш автоматично підпалюється електродами розпалювання. Вторинний повітря для горіння подається вбудованим вентилятором.
Пальник оснащується Паливної подачею і фільтром
Конструкція пальника
| 1. Редуктор давления воздуха от компрессора | 8. Штекер питания (Евро) |
| 2. Манометр давления воздуха от компрессора | 9. Блок управления горелки |
| 3. Патрубок подключение воздуха от компрессора | 10. Главное реле управления |
| 4. Расходный топливный бак горелки | 11. Шланги подачи топлива |
| 5. Нагреватель топлива в баке горелки | 12. Термостаты управления и предохранители |
| 6. Электромагнитный клапан подачи воздуха от компрессора | 13. Масляный насос |
| 7. Регулировка вторичного для горения |
Топливная схема подключения горелки от накопительной емкости
| 1. Всасывающий поплавок с обратным клапаном | 4. Горелка |
| 2. Отсекающий кран топливного фильтра | 5. Топливный фильтр |
| 3. Пульт управления котла | 6.Соединение неподвижной топливной линии с плавающим поплавком |
Габаритні розміри котла Modal 76
| Основні атрибути | |
|---|---|
| Виробник | Unical |
| Країна виробник | Італія |
| Потужність номінальна | 76 кВт |
| Теплоносій | Вода |
| Вид пального | Рідке |
| Види рідкого палива | Відпрацьоване масло, Дизельне, Пічне |
| Витрата рідкого палива | 6 л/год |
| Коефіцієнт корисної дії | 92 % |
| Матеріал теплообмінника | Сталь |
| Спосіб відведення відпрацьованих газів | Димар |
| Вага | 195 кг |
| Гарантійний термін | 24 міс |
| Мінімальна потужність | 30 кВт |
| Опалення | |
| Мінімальний робочий тиск системи опалення | 1 бар |
| Максимальний робочий тиск системи опалення | 5 бар |
| Мінімальна температура в режимі опалення | 30 град. |
| Максимальна температура в режимі опалення | 90 град. |
| Електричні параметри | |
| Напруга мережі | 220~240 В |
| Споживана потужність | 500 Вт |
| Габаритні і приєднувальні розміри | |
| Висота | 722 мм |
| Ширина | 690 мм |
| Глибина | 990 мм |
| Діаметр димоходу | 200 мм |
| Вхід в систему опалення | 1 1/2" |
| Повернення з системи опалення | 1 1/2" |
| Мінімальні вимоги до компресора | |
| Необхідна продуктивність компресора для стисненого повітря | 60 літр/хв |
- Ціна: 293 400 ₴
