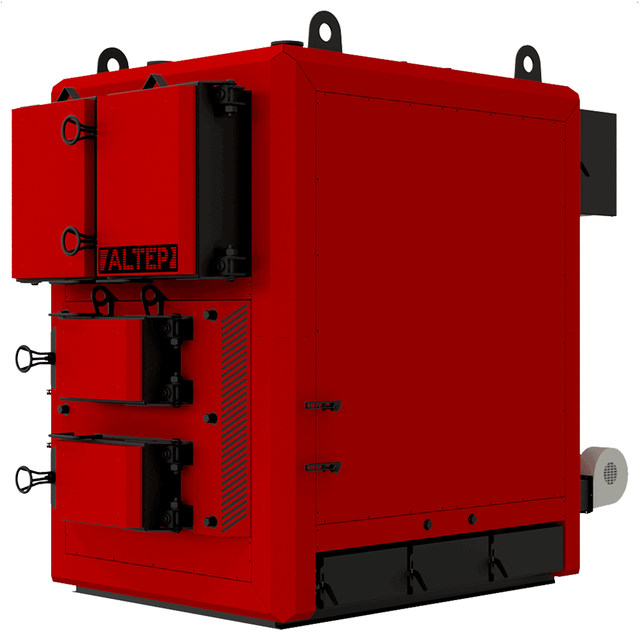

Котел Altep MEGA 800 кВт



Промислові твердопаливні котли Альтеп MEGA потужністю 800 кВт. Складається із шамотної топкової камери  і теплообмінника жаротрубного типу з суцільнотягнутої безшовної труби. Колосникова решітка виготовлена з високоякісного чавуну.

Спеціальна система подавання повітря для горіння дає змогу спалювати різні види палива з високим ККД і низькими викидами шкідливих речовин в атмосферу. Робочий тиск теплоносія до 3 барів дає змогу експлуатувати для обігріву високих будівель, де необхідний підвищений тиск циркулювальної води.

Керує роботою котла мікропроцесорний блок керування з PID регулюванням

Можлива модернізація для роботи на пелеті в автоматичному режимі. Необхідно лише встановити пелетний пальник у дверцятах котла, паливний бункер і поживний шнек.











Основні переваги

• Конструкція промислового типу;
• Велика шамотна топка;
• Високий робочий тиск теплоносія;
• Можливість використання як у стаціонарних, так і у блоково-модульних котельних;
• Велика потужність модельного ряду котлів;
• Товщина сталі теплообмінника від 6 до 10 мм;
• Надійність і простота в експлуатації;
• Тривалий термін експлуатації.









Відео-обзор котла





Комплектація



• Котел в обшивці;
• Блок автоматики керування;
• Вентилятори — 2 шт.;
• Шкірковий інструмент;
• Документація







Конструкція котла

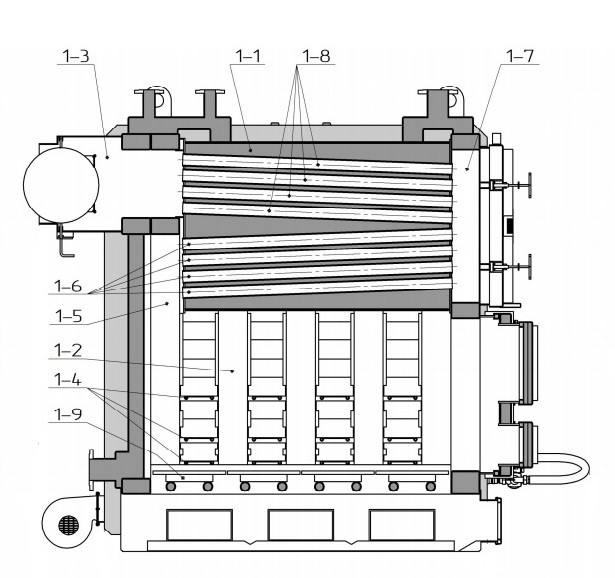

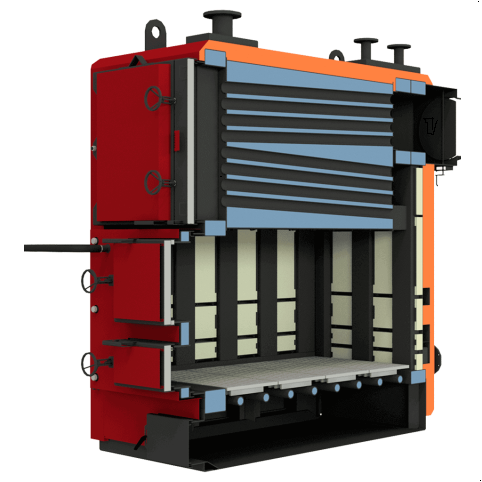

Внутрішня будова котла





1-1. Корпус котла;	1-6. Перший ряд жарових труб теплообмінника;
1-2. Топка котла;	1-7. Зона чищення котла;
1-3. Борів під'єднання димоходу;	1-7. Друга поворотна камера теплообмінника;
1-4. Патрубки подавання повітря в топку для горіння;	1-8. Другий ряд жарових труб теплообмінника;
1-5. Перша поворотна камера теплообмінника;	1-9. Колосникова решітка.

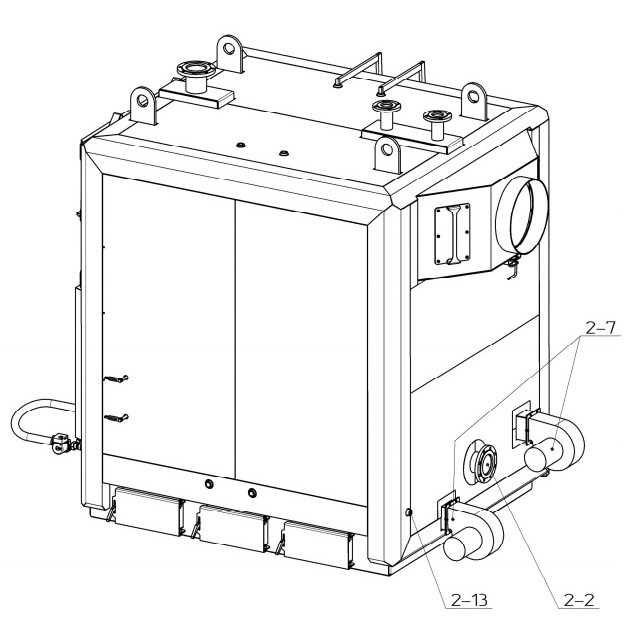

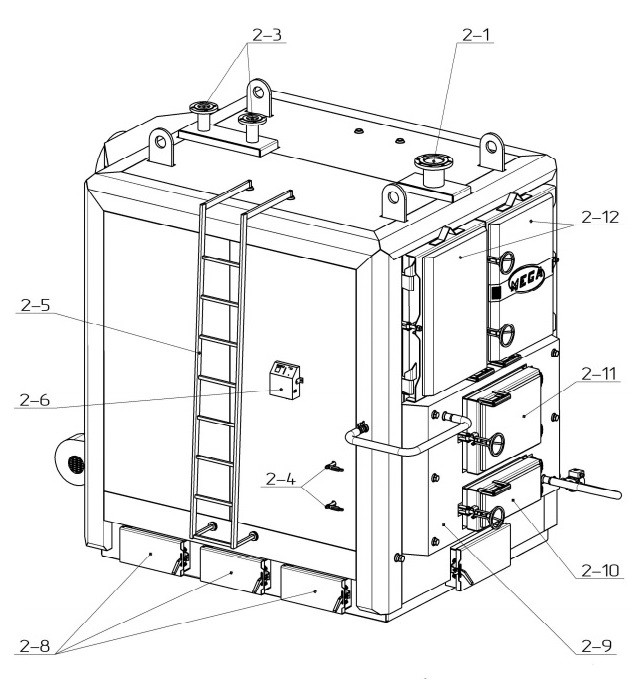

Зовнішня будова котла







2-1. Патрубок подавання мережевої води;	2-8. Дверцята поличника;
2-2. Патрубок зворотної мережевої води;	2-9. Дверцята топки;
2-3. Патрубки під запобіжні клапани;	2-10. Дверцята колосникові;
2-4. Ручки повітряних заслінок;	2-11. Дверцята завантажувальні;
2-5. Драбина монтажна;	2-12. Дверцята конвекційної частини котла;
2-6. Блок автоматики керування;	2-13. Штуцер зливання води з котла.
2-7. Вентилятори наддуву повітря *)

Примітка: *) У котлах потужністю 600...1000 використовується два вентилятори, а в котлах потужністю 1200...1500 кВт використовується три вентилятори.

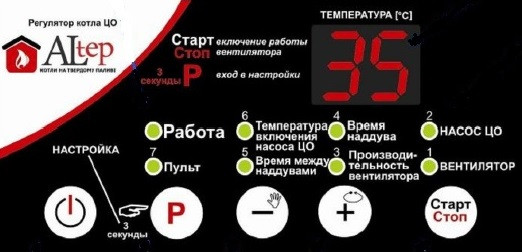

Блок автоматики керування

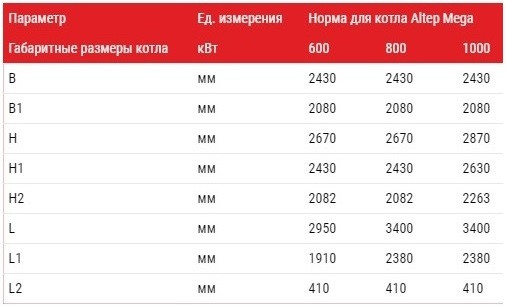

Габаритні розміри

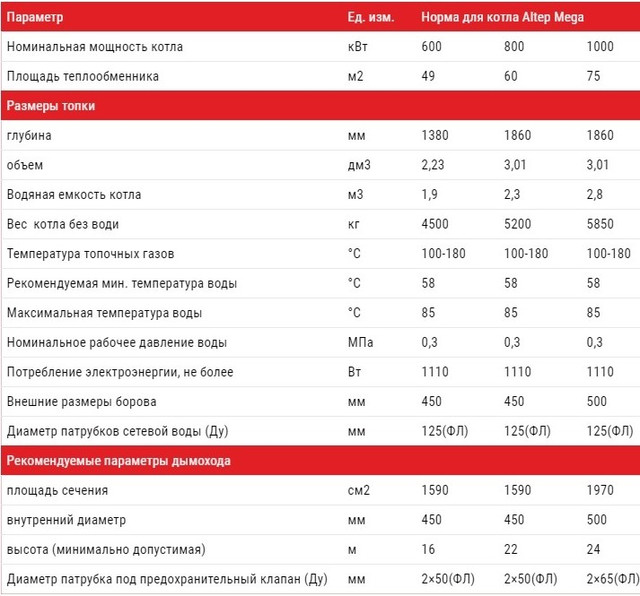

Технічні характеристики
