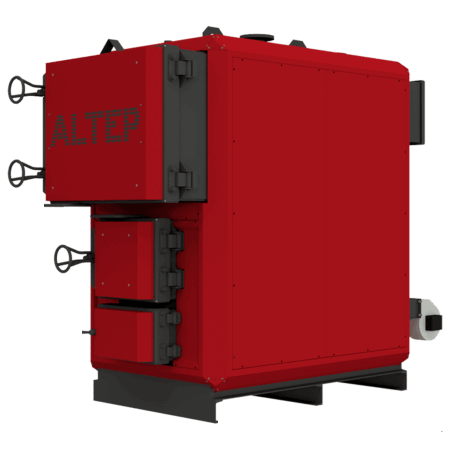

Котел Альтеп MAX 150 кВт



Твердопаливні котли Альтеп MAX потужністю 150 кВт, з ручним завантаженням палива в камеру згоряння. Жаррубний сталевий теплообмінник забезпечує високий коефіцієнт корисної дії.

Основною особливістю з усієї лінійки котлів є міцний циліндричний теплообмінник, що дає змогу працювати за високих тисків теплоносія до 3 барів. Це дає змогу встановлювати для обігріву високих будівель, де необхідна підтримка високого тиску в системі опалення.

Для ефективного спалювання вугілля й дров використовується вентилятор наддува.











Основні переваги



• Високий робочий тиск теплоносія;
• Довгий термін експлуатації;
• Виготовлений зі сталі 6-8 мм
• Топкова камера великих розмірів;
• Високий ККД;
• Ефективне подавання повітря для горіння.











Комплектація



• Котел в обшивці;
• Блок автоматики керування;
• Вентилятори;
• Шкірковий інструмент;
• Документация.

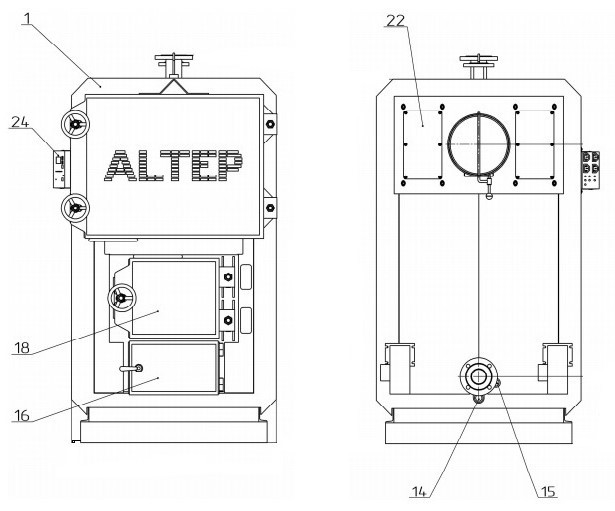

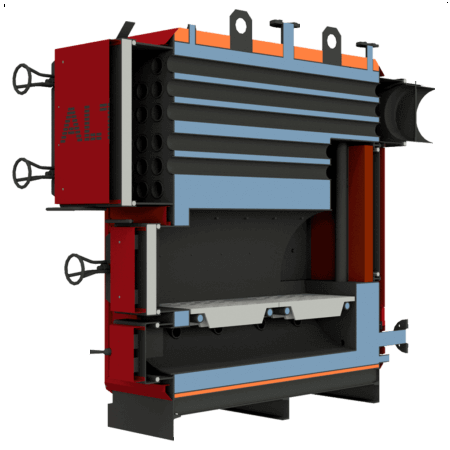

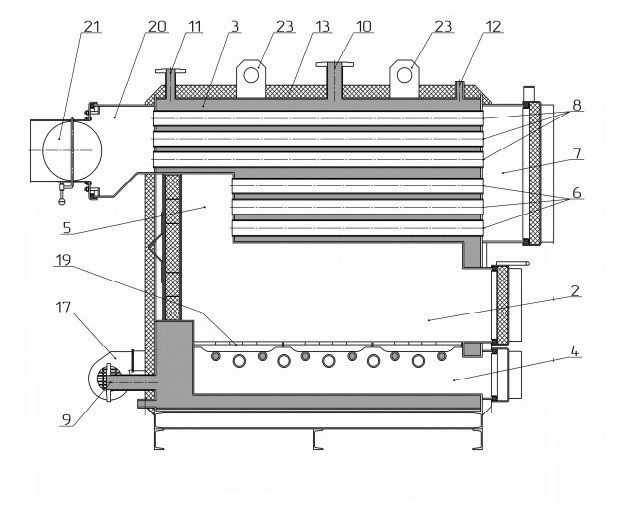

Конструкція котла







1 – Корпус котла;	13 — Теплоізоляція корпусу;
2 – Топка;	14 — Штуцер зливання води з котла;
3 – Водяна сорочка;	15 — Штуцер видалення конденсату;
4 – Зоряна камера;	16 — Двері в зонну камеру;
5 — Перша поворотна камера газів;	17 — Вентилятор наддуву повітря;
6 — Перший ряд жарових труб теплообмінника;	18 – завантажувальні дверцята;
7 – Зона очищення котла;	19 — Колосникова решітка;
8 — Другий ряд жарових труб теплообмінника;	20 — Димозбірник;
9 — Патрубок зворотної мережевої води;	21 — Шибер регулювання тяги топкових газів;
10 — Патрубок подавання мережевої води;	22 – Люк для чищення димозбірника;
11 — Патрубок під запобіжний клапан;	23 – Транспортувальні кільця;
12 — Штуцер під групу безпеки;	24 — Блок автоматики керування.

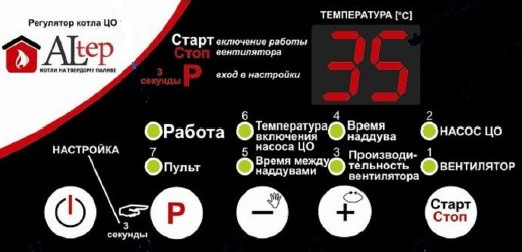

Блок автоматики керування

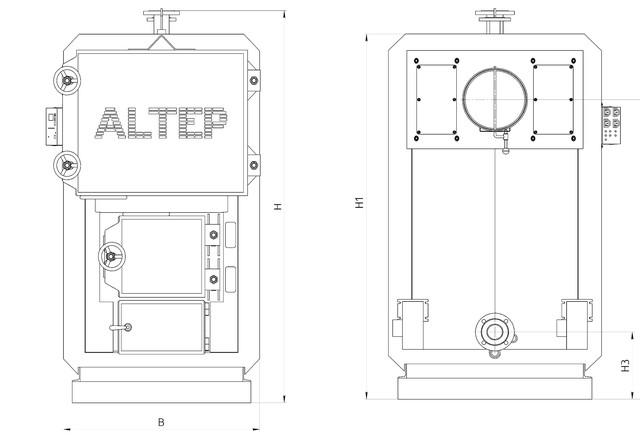

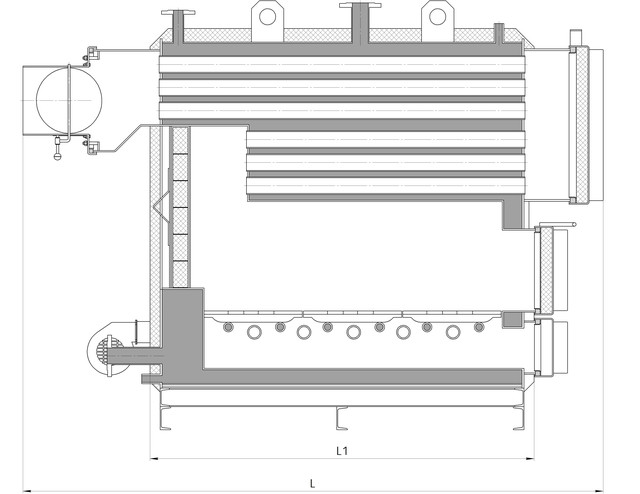

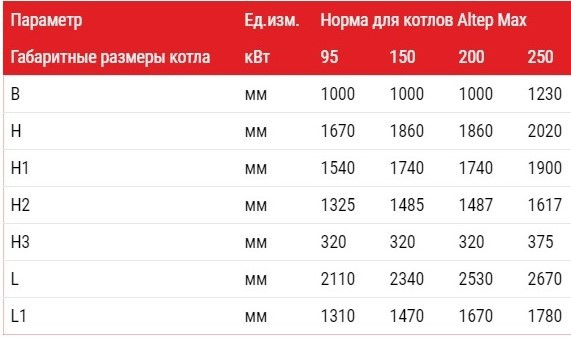

Габаритні  розміри

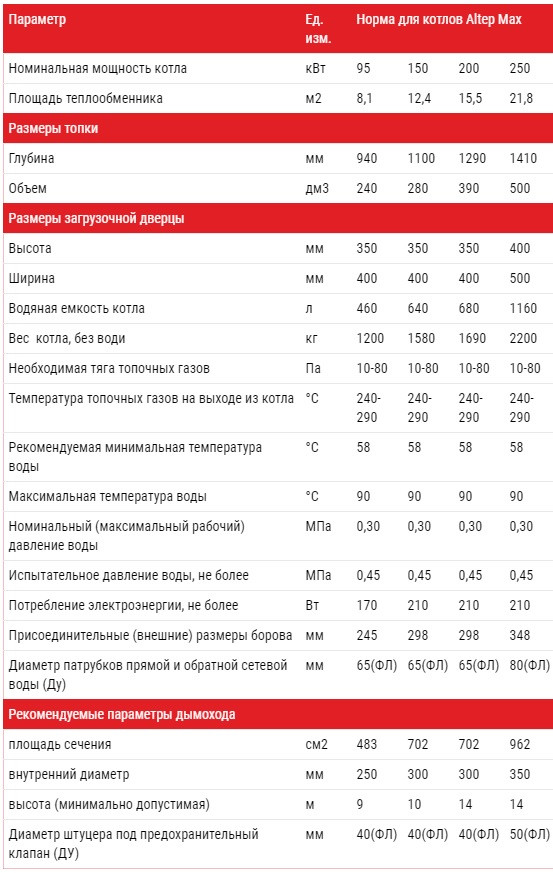

Технічні характеристики
