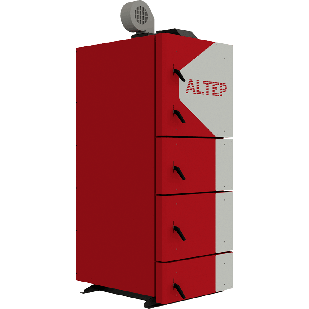

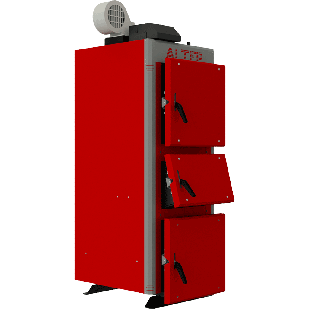

Альтеп DUO UNI PLUS (15-250 кВт)

Переваги Альтеп серії DUO UNI PLUS



• Сталь товщиною 6 мм
• Котел тривалого горіння - до 24 годин час горіння
• Збільшений розмір топки
• Є можливість перевести на автоматичну роботу на пеллете - установка пелетної пальника з бункером і паливоподачею
• Комплектується польським електронним блоком управління і вентиляторами
• Повітря подається під колосник і в топку через форсунки
• Повне спалювання палива завдяки спеціальній системі подачі повітря
• Чотирьохходовий теплообмінник
• Може працювати в системах з природною циркуляцією
• Двері з високоякісної подвійною ізоляцією, сто запобігає опікам і тепловтрати
• Якісна теплоізоляція стінок котла
• Порошкове фарбування корпусу
• Високий ККД-86%
• Борів підключення димоходу круглої форми
• Високу якість і надійність
• Гарантія - 5 років

Стандартна комплектація



• Котел в обшивці
• Блок автоматики управління і Вентилятори.
• Запобіжний клапан безпеки (для котлів потужністю до 75 кВт).
• Кочегарный інструмент.
• Документація.



Конструкція котлів Альтеп DUO UNI PLUS



Це модернізована серія котлів DUO PLUS - додали можливість установки факельної пелетної пальника  повітря зараз подається з чітким розподілом, 70% під колосник, а 30% в топку через форсунки, без можливості регулювання заслінками. Раніше знайомі під назвою КТ-2ЕN.

При замовленні котла можна вибрати тип нижній дверки, стандартну, під пелетні пальник або під механічний регулятор температури (моделі до 40 кВт). Моделі до 75 кВт комплектуються запобіжним клапаном безпеки.

Колосникові грати в моделях до 40 кВт - чавунна знімна, в моделях від 40 кВт - водонаполненная трубна. Теплообмінник - черырехходовой, поличного типу.

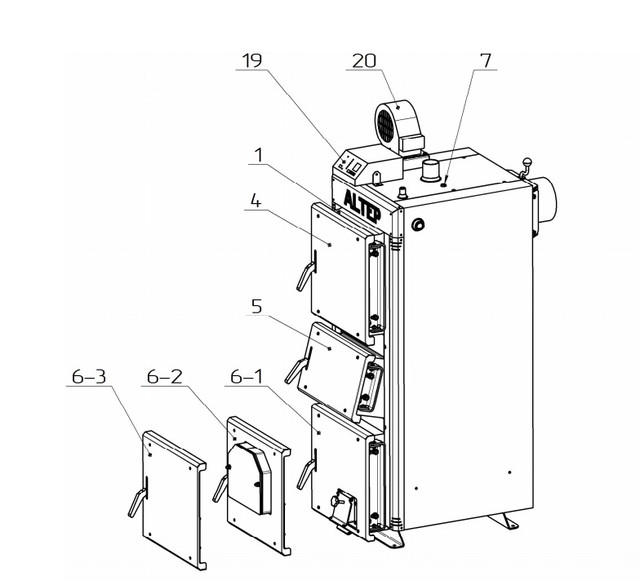

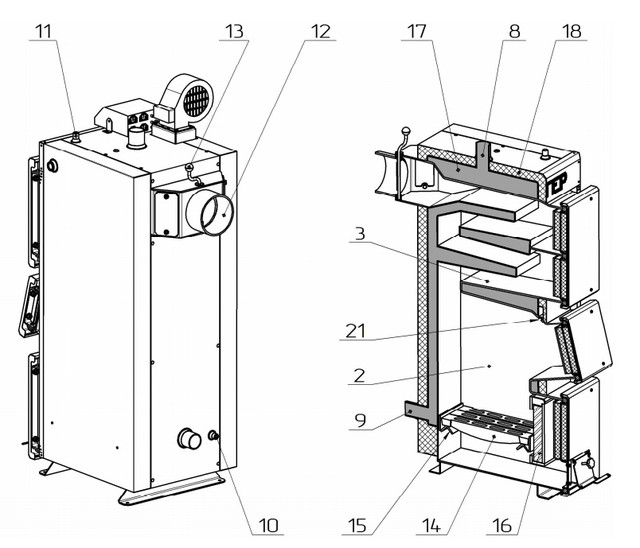

Конструкція моделей потужністю 15, 21, 27, 33, 40 кВт



1 – Корпус котла	12 – Димар
2 – Камера згорання (топка)	13 – Шибер тяги топкових газів
3 – Конвекційна частина (теплообмінник)	14 – Колосникова решітка
4 – Дверки конвекційної частини котла	15 – Кутова планка для колосників;
5 – завантажувальні Дверцята	16 – Відбійник;
6-1, 6-2, 6-3 – Дверці ревізійні **	17 – Водяна оболонка
7 – Гільза під датчик температури	18 – Теплоізоляція корпусу
8 – Патрубок прямої мережевої води	19 – Блок автоматики управління
9 – Патрубок зворотної мережної води	20 – Вентилятор
10 – Штуцер для зливу води з котла	21 – Повітряні форсунки
11 – Штуцер під запобіжний клапан

** - для замовлення можливі 3 види ревізійних дверей.

6-1 - з заслінкою для механічного регулятора температури.  6-2 - з фланцем під пелетні пальник.  6-3 - глуха двері без отворів.

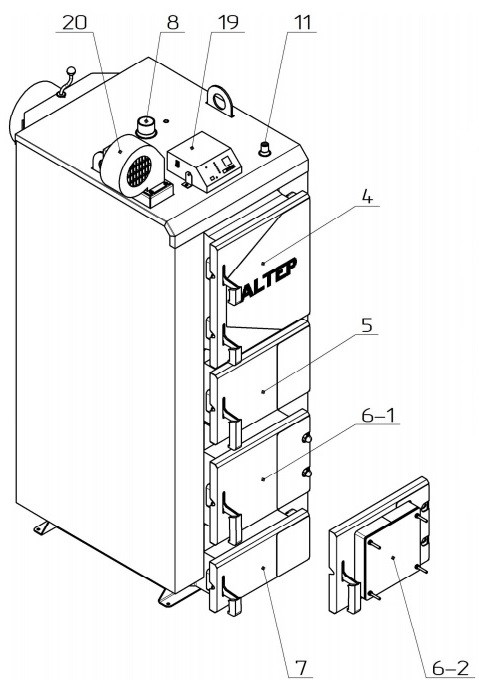

Конструкція моделей потужністю 50, 62, 75, 95, 120, 150 кВт





1 – Корпус котла	11 – Штуцер під запобіжний клапан
2 – Камера згорання (топка)	12 – Димар
3 – Конвекційна частина (теплообмінник)	13 – Шибер тяги топкових газів
4 – Дверки конвекційної частини котла	14 – Колосникові решітки
5 – завантажувальні Дверцята	15 – Повітряні форсунки
6-1, 6-2 – Дверці ревізійні **	16 – Відбійник
7 – Дверці зольника	17 – Водяна оболонка
8 – Патрубок прямої мережевої води	18 – Теплоізоляція корпусу
9 – Патрубок зворотної мережної води	19 – Блок автоматики управління
10 – Штуцер для зливу води з котла	20 – Вентилятор

** - для замовлення можливі 2 виду ревізійних дверей.

6-1 - глуха двері без отворів.            6-2 - з фланцем під пелетні пальник

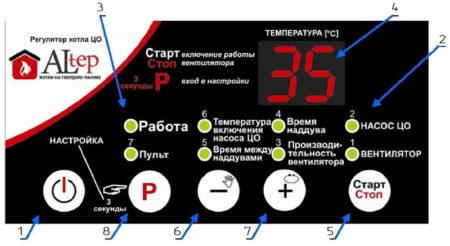

Блок автоматики управління

1 - Включення/вимикання контролера	5 - Старт/стоп налаштування
2 - Індикатор роботи насоса	6 - Зменшення температури
3 - Індикатор роботи котла	7 - Збільшення температури
4 - Поточна температура теплоносія	8 - Вхід у режим настроювання конфігурацій





Габаритні розміри

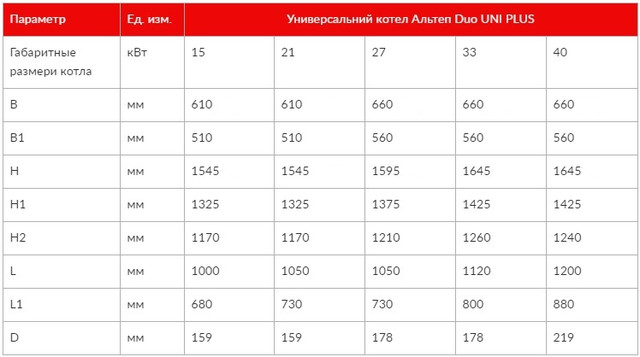

Габарити моделей потужністю 15, 21, 27, 33, 40 кВт

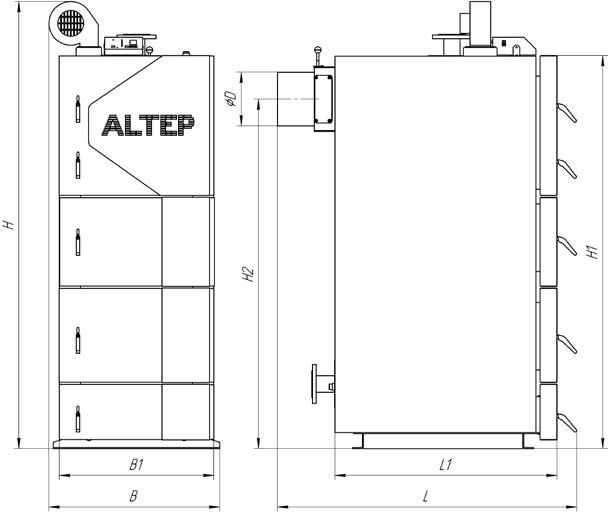

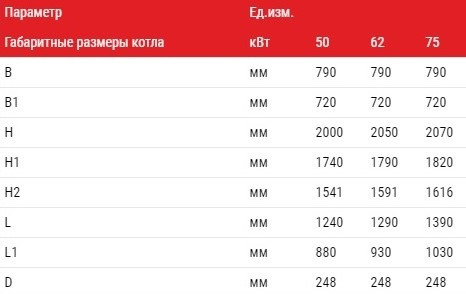

Габарити моделей потужністю 50, 62, 75 кВт

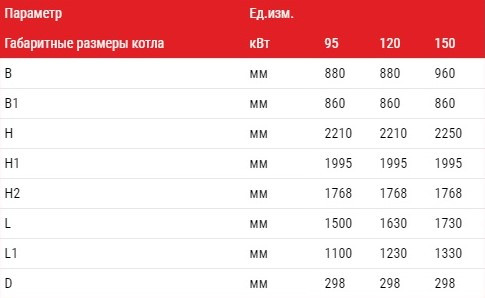

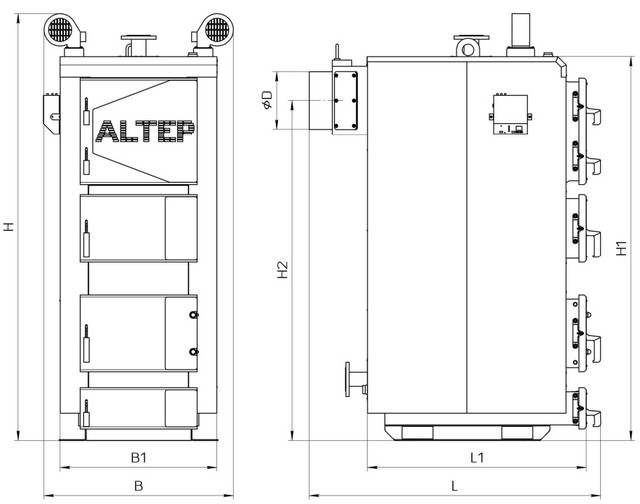

Габарити моделей потужністю 95, 120, 150 кВт





Технічні характеристики

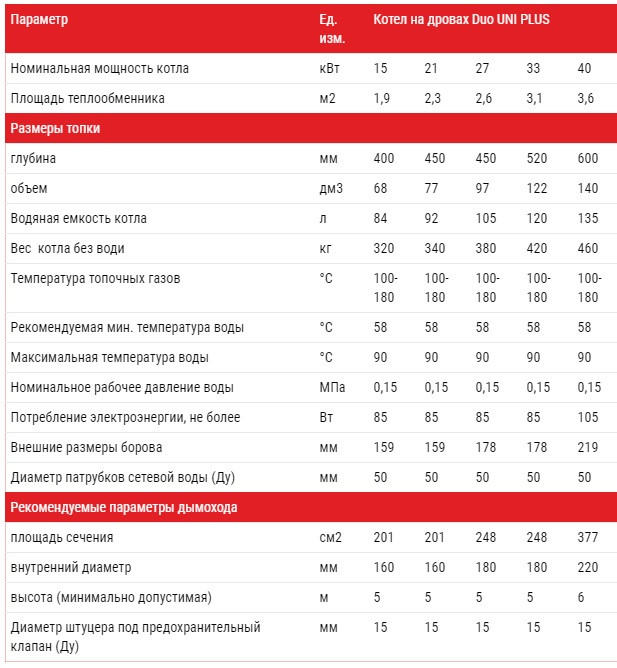

Характеристики моделей потужністю 15, 21, 27, 33, 40 кВт

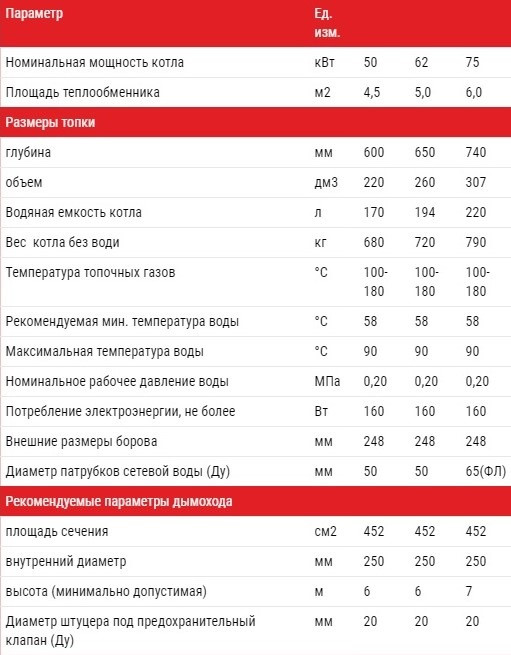

Характеристики моделей потужністю 50, 62, 75 кВт

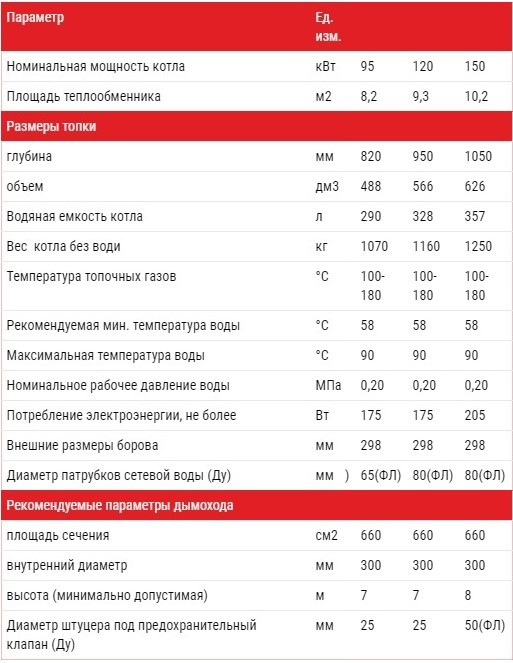

Характеристики моделей потужністю 95, 120, 150 кВт
