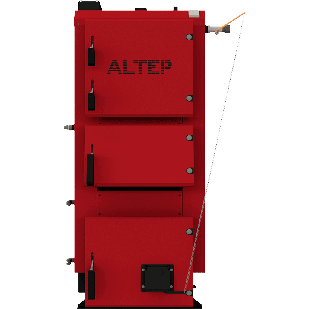

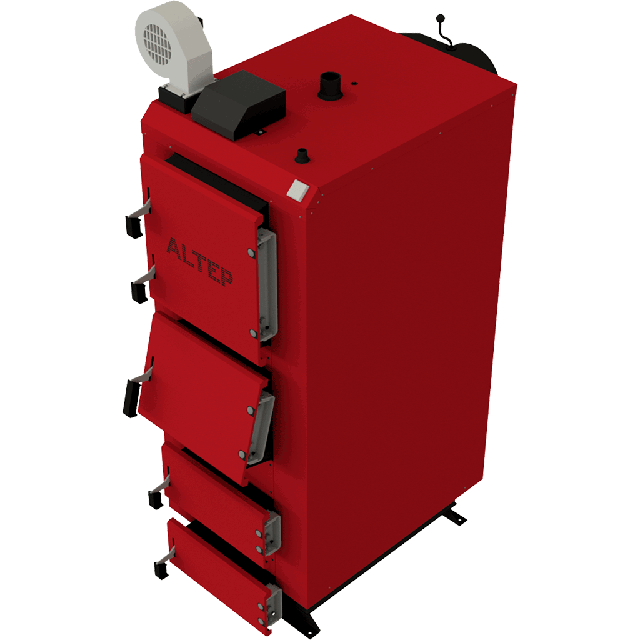

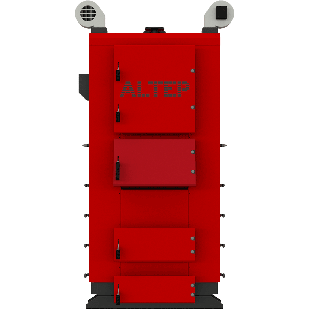

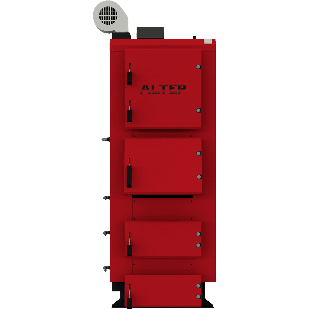

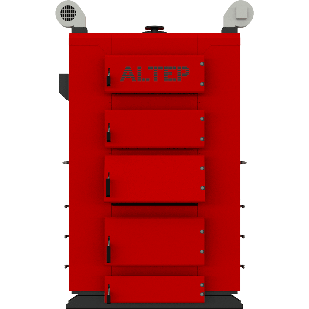

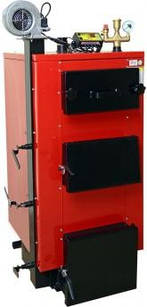

Альтеп DUO PLUS (15-250 кВт)

Переваги Альтеп серії DUO і DUO PLUS



• Широкий модельний ряд потужністю від 15 кВт до 250 кВт.
• Високий ККД 86 %.
• Багатоканальна подача повітря в топку через форсунки і регулювальних ручки на каналах подачі.
• Всеїдність до палива.
• Сталь котла товщиною 6 мм
• Дверки товщиною 70 мм з подвійною ізоляцією.
• Регульовані завіси дверей і кронштейни регулювання притиску.
• Велика камера згоряння.
• Це котел тривалого горіння - до 24 годин роботи на одному завантаженні.
• Водонаполненная колосникова решітка з товстостінної суцільнотягнутої безшовної труби.
• Борів підключення димоходу круглої форми, з шибером регулювання тяги і з ревізійними лючками для очищення від золи.
• Порошкове фарбування корпусу.
• Гарантія - 5 років.





Стандартна комплектація



• Котел в обшивці
• Блок автоматики управління і Вентилятор (тільки котел DUO PLUS).
• Запобіжний клапан безпеки (для котлів потужністю до 75 кВт).
• Кочегарный інструмент.
• Документація.





Конструкція котлів Альтеп DUO PLUS



Зварена конструкція з листової сталі товщиною 6 мм У нижній частині розташовані трубні колосники, з циркуляцією води всередині. На колосники завантажується і сжирается паливо. Димові гази рухаються вгору і проходять через чотирьохходовий теплообмінник, де віддають тепло, і після в димохід. Вентилятор подає повітря під колосник і в топку через повітряні форсунки.



Конструкція моделей потужністю 15, 19, 25, 31, 38 кВт

1 – Корпус котла	12 – Димар
2 – Камера згорання (топка)	13 – Шибер тяги топкових газів
3 – Конвекційна частина (теплообмінник)	14 – Колосникова решітка
4 – Дверки конвекційної частини котла	15 – Повітряні форсунки
5 – завантажувальні Дверцята	16 – Відбійник
6 – Дверці ревізійні	17 – Водяна оболонка
8 – Патрубок прямої мережевої води	18 – Теплоізоляція корпусу
9 – Патрубок зворотної мережної води	19 – Блок автоматики управління
10 – Штуцер зливу води з котла	20 – Вентилятор
11 – Штуцер під запобіжний клапан	21 – Канал подачі повітря для горіння

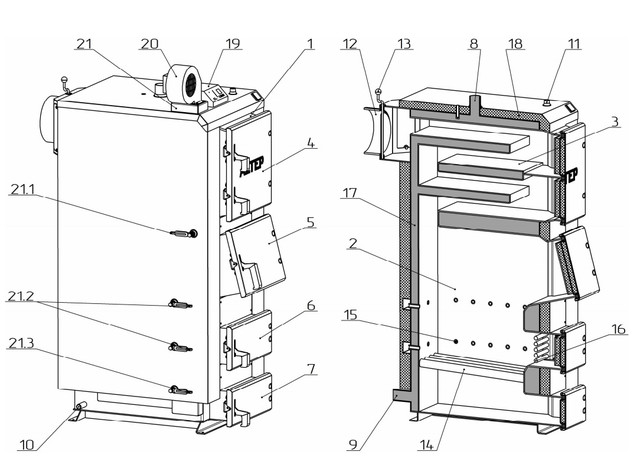

Конструкція моделей потужністю 50, 62, 75, 95, 120 кВт

1 – Корпус котла	12 – Димар
2 – Камера згорання (топка)	13 – Шибер тяги топкових газів
3 – Конвекційна частина (теплообмінник)	14 – Колосникова решітка
4 – Дверки конвекційної частини котла	15 – Повітряні форсунки
5 – завантажувальні Дверцята	16 – Відбійник
6 – Дверцята ревізійні	17 – Водяна оболонка
7 – Дверці зольника	18 – Теплоізоляція корпусу
8 – Патрубок прямої мережевої води	19 – Блок автоматики управління
9 – Патрубок зворотної мережної води	20 – Вентилятор
10 – Штуцер зливу води з котла	21 – Канал подачі повітря для горіння
11 – Штуцер під запобіжний клапан	21.1; 21.2; 21.3 - Ручки повітряних заслінок



Конструкція моделей потужністю 150, 200, 250 кВт

1 – Корпус котла	12 – Димар
2 – Камера згорання (топка)	13 – Шибер тяги топкових газів
3 – Конвекційна частина (теплообмінник)	14 – Колосникова решітка
4 – Дверки конвекційної частини котла	15 – Повітряні форсунки
5 – завантажувальні Дверцята	16 – Відбійник
6 – Дверці ревізійні	17 – Водяна оболонка
7 – Дверці зольника	18 – Теплоізоляція корпусу
8 – Патрубок прямої мережевої води	19 – Блок автоматики управління
9 – Патрубок зворотної мережної води	20 – Вентилятори (2 шт)
10 – Штуцер зливу води з котла	21 – Канал подачі повітря для горіння
11 – Штуцер під запобіжний клапан	21.1; 21.2; 21.3 - Ручки повітряних заслінок

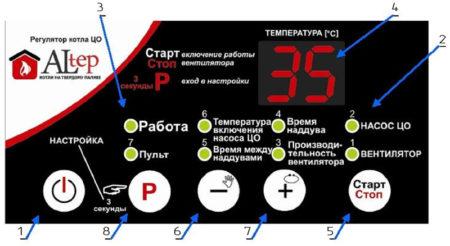

Блок автоматики управління

1 - Включення/вимикання контролера;	5 - Старт/стоп установки;
2 - Індикатор роботи циркуляційного насоса;	6 - Зменшення температури;
3 - Індикатор роботи котла;	7 - Збільшення температури;
4 - Поточна температура теплоносія;	8 - Вхід у режим настроювання конфігурацій

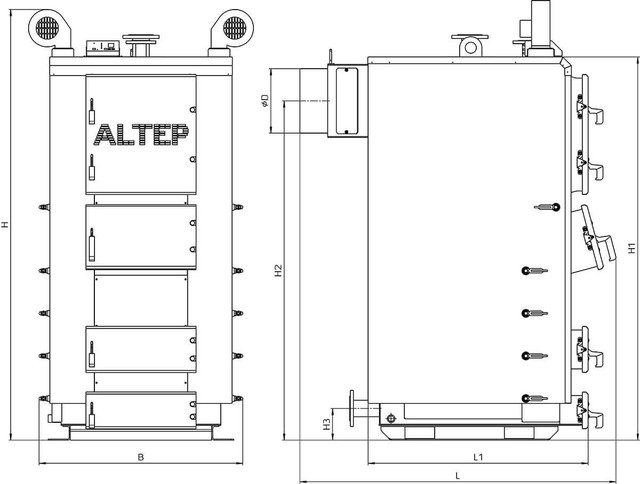

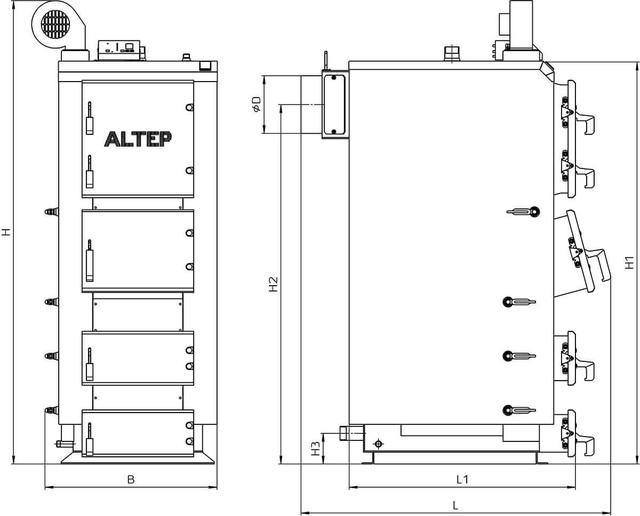

Габаритні розміри

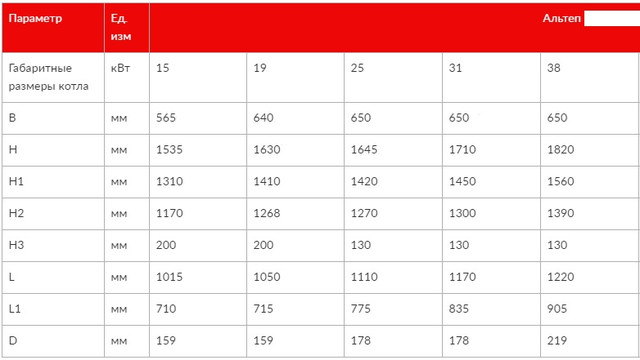

Габарити моделей потужністю 15, 19, 25, 31, 38 кВт

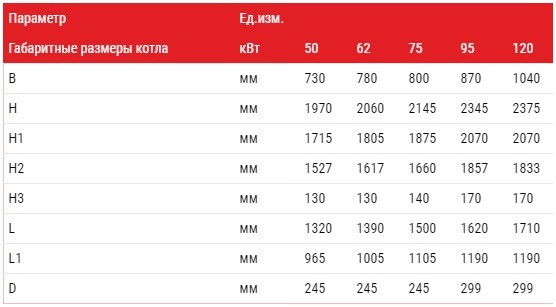

Габарити моделей потужністю 50, 62, 75, 95, 120 кВт

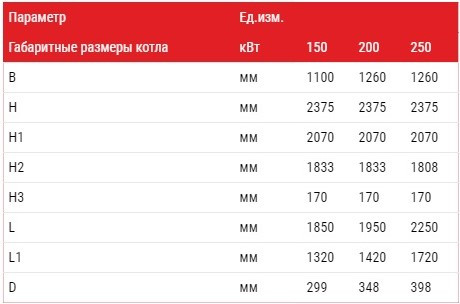

Габарити моделей потужністю 150, 200, 250 кВт



Технічні характеристики

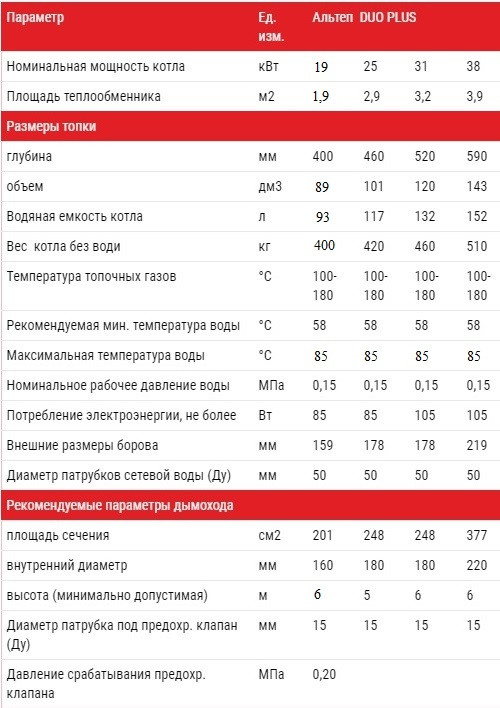

Характеристики моделей потужністю 15, 19, 25, 31, 38 кВт

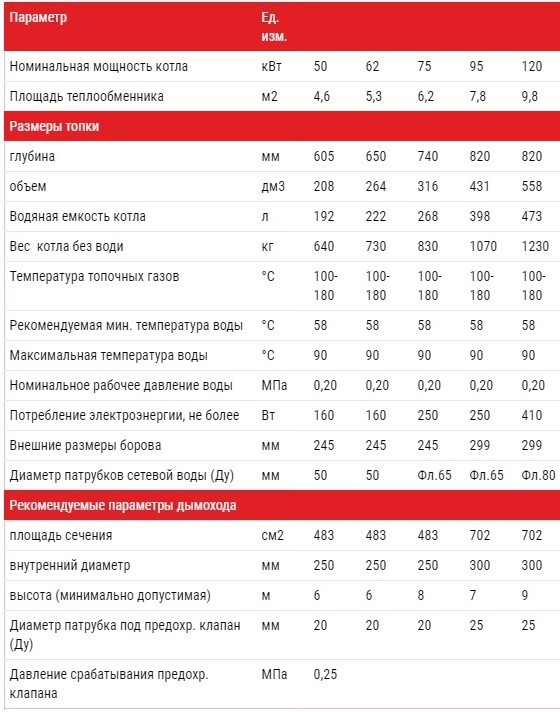

Характеристики моделей потужністю 50, 62, 75, 95, 120 кВт

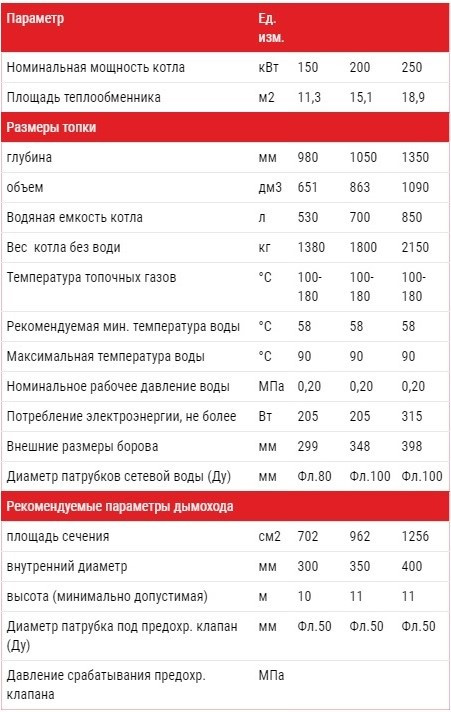

Характеристики моделей потужністю 150, 200, 250 кВт
