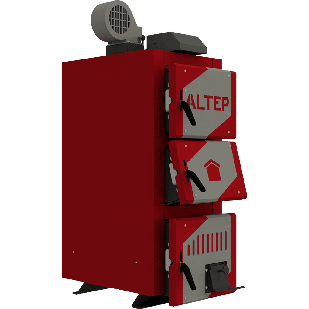

Альтеп Classic Plus (10-30 кВт)
Твердопаливні котли тривалого горіння Альтеп CLASSIC PLUS потужністю від 10 кВт до 30 кВт
Це побутовий котел тривалого горіння, на твердому паливі для обігріву приватних будинків, комерційних приміщень. Лідер продажів марки Altep серед невеликої потужності, завдяки відмінному поєднанню ціна-якість.
Твердопаливні котли Класик виконані із сталі високої якості, товщиною 5 мм, Дверцята з подвійною ізоляцією, мають регульовані завіси і регулювання притиску. Водонаполненная колосникова решітка з суцільнотягнутої безшовної труби.
Підключення димоходу круглої форми, з шибером регулювання тяги, і розташований зверху Теплообмінник котла поличного типу, горизонтальний, знаходиться у верхній частині. Завдяки цьому компактний котел і може поміститься в невелику котельню.
Два варіанти виконання:
CLASSIC Plus - встановлений електронний блок управління з PID
CLASSIC - адаптований під установку електронного блоку управління з PID і механічного регулятора температури.
Відео-огляд
Переваги твердопаливних котлів Альтеп серії Classic і Classic PLUS
- Якісна котлова сталь товщиною 5 мм
- Роботизована зварювання на великому заводі АЛЬТЕП-ЦЕНТР
- Високоякісна теплоізоляція корпусу.
- Обшивка корпусу з порошковим фарбуванням.
- Підключення димоходу в верхній частині котла.
- Компактні розміри.
- Потужність котлів 10 кВт, 12 кВт, 16 кВт, 20 кВт, 24 кВт, 30 кВт.
- Котел тривалого горіння - до 24 годин.
- Тривала гарантія від виробника - 5 років.
Стандартна комплектація
- Котел в обшивці.
- Блок автоматики управління і Вентилятор (тільки котел Classic Plus)
- Запобіжний клапан безпеки.
- Кочегарный інструмент.
- Документація.

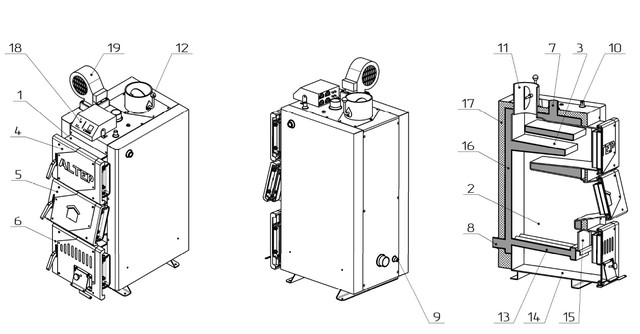

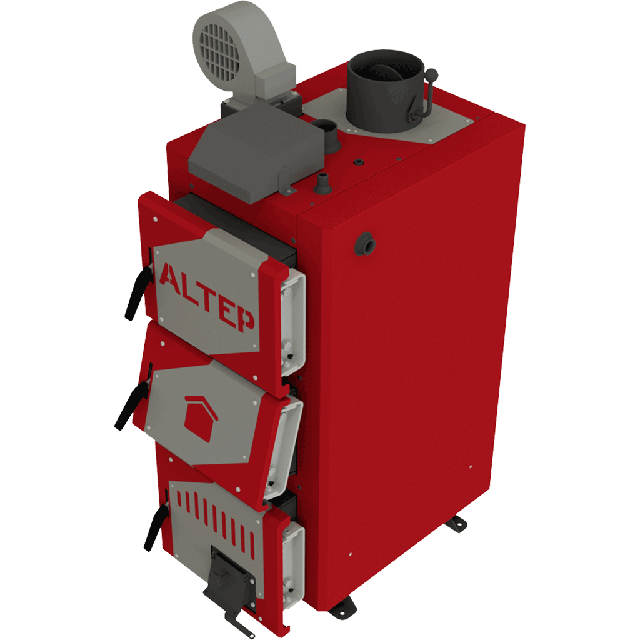

Конструкція котів Altep Classic PLUS
Складається із корпусу, камери згоряння і теплообмінника триходового. Водяна оболонка з перегородками для кращої тепловіддачі. Колосники трубні, омиваються водою. Патрубки подачі і обратки великого діаметру, ДУ-50, що дозволяє працювати в системі з природною циркуляцією.
На лицьовій частині розташовані троє дверей. Нижні - це ревізійні, для доступу до колосникам і зольнику. Середні двері - це завантажувальні, розташовані під ухилом, для зручного завантаження твердим паливом. Верхні двері - це доступ до теплообмінника, для ревізії і очищення від нагару.
На верхній частині котла розташований штуцер і сам запобіжний клапан безпеки, вентилятор наддуву повітря, електронний блок управління і патрубок підключення димоходу з шибером регулювання тяги.
| 1 – Корпус котла; | 11 – Димар; |
| 2 – Камера згорання (топка); | 12 – Шибер тяги топкових газів; |
| 3 – Конвекційна частина (теплообмінник); | 13 – Колосникові грати; |
| 4 – Дверки конвекційної частини котла; | 14 – Зона накопичення золи; |
| 5 – завантажувальні Дверцята; | 15 – Відбійник; |
| 6 – Дверці ревізійні; | 16 – Водяна оболонка; |
| 7 – Патрубок прямої мережевої води; | 17 – Теплоізоляція корпусу; |
| 8 – Патрубок зворотної мережної води; | 18 – Блок автоматики керування; |
| 9 – Штуцер зливу води з котла; | 19 – Вентилятор. |
| 10 – Штуцер під запобіжний клапан; |

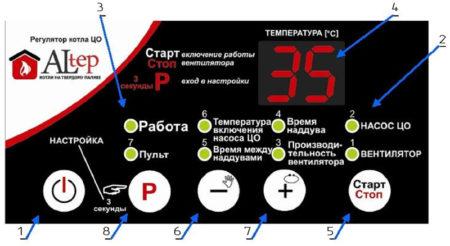

Електронний блок управління
| 1 - Включення/вимикання контролера; | 5 - Старт/стоп установки; |
| 2 - Індикатор роботи насоса; | 6 - Зменшення температури; |
| 3 - Індикатор роботи котла; | 7 - Збільшення температури; |
| 4 - Поточна температура теплоносія; | 8 - Вхід у режим настроювання конфігурацій |

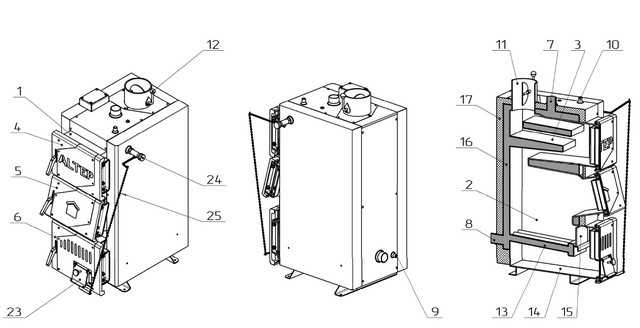

Конструкція котла Altep Classic Без електронного блоку управління
Створений на базі котла ПЛЮС, але без вентилятора і електронного блоку управління.

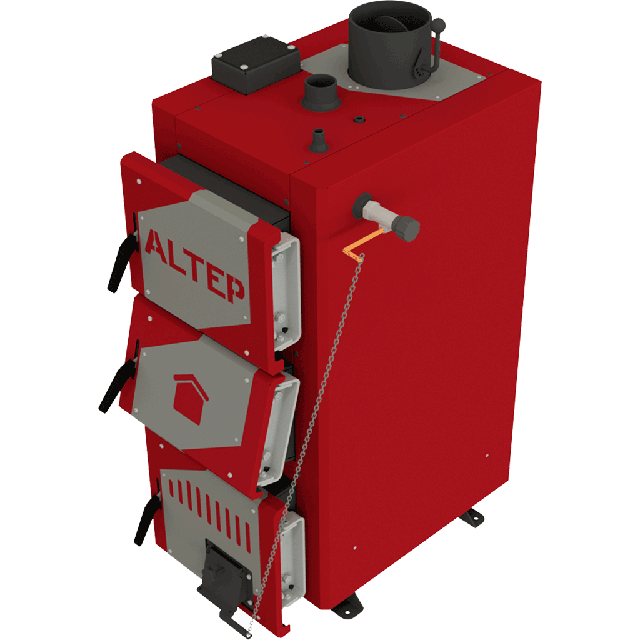

Є можливість встановити електронний блок управління або механічний регулятор температури. На фото нижче з механічним регулятором температури (не входить в комплект поставки). На механічному регуляторі температури вибирається необхідна температура. За допомогою ланцюга регулятора температури до нижньої клапана подачі повітря, регулюється подача повітря для горіння.
Завдяки механічному регулятору температури можна отримати абсолютно енергонезалежний котел з природною тягою. Для роботи в системах з природною циркуляцією без насоса. Незалежна система опалення!
| 1 – Корпус котла; | 11 – Димохід; |
| 2 – Камера згорання (топка); | 12 – Шибер тяги топкових газів; |
| 3 – Конвекційна частина (теплообмінник); | 13 – Колосникові грати; |
| 4 – Дверки конвекційної частини котла; | 14 – Зона накопичення золи; |
| 5 – завантажувальні Дверцята; | 15 – Відбійник; |
| 6 – Дверці ревізійні; | 16 – Водяна оболонка; |
| 7 – Патрубок прямої мережевої води; | 17 – Теплоізоляція корпусу; |
| 8 – Патрубок зворотної мережної води; | 23 – Клапан подачі повітря; |
| 9 – Штуцер зливу води з котла; | 24 – Регулятор температури (тяги) **. |
| 10 – Штуцер під запобіжний клапан; | 25 – Ланцюг регулятора температури **. |
** - не входить в комплект поставки

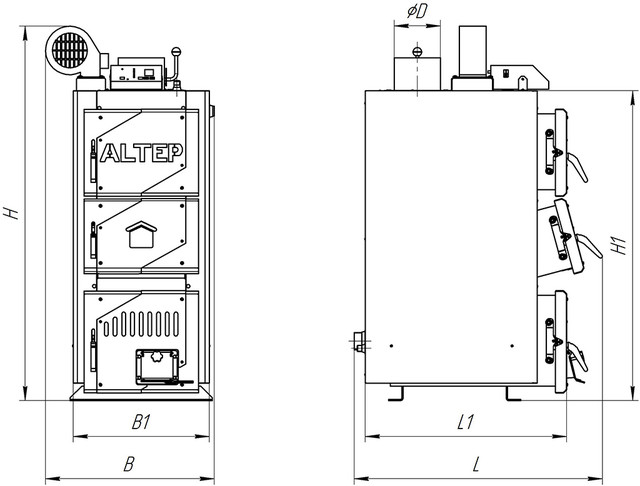

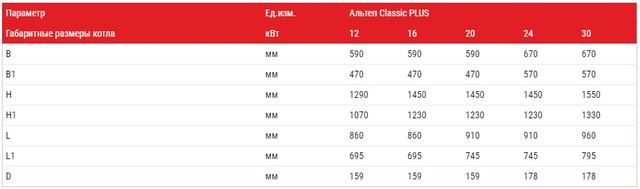

Габаритні розміри Класік ПЛЮС

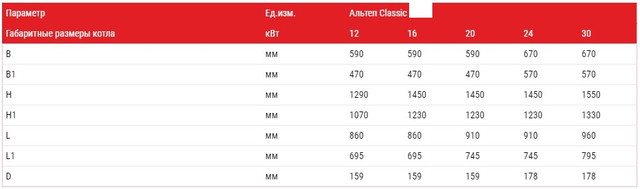

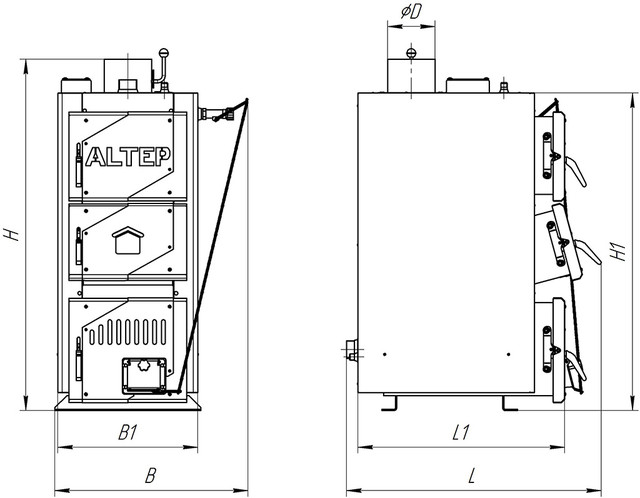

Габаритні розміри Класик без електронного блоку

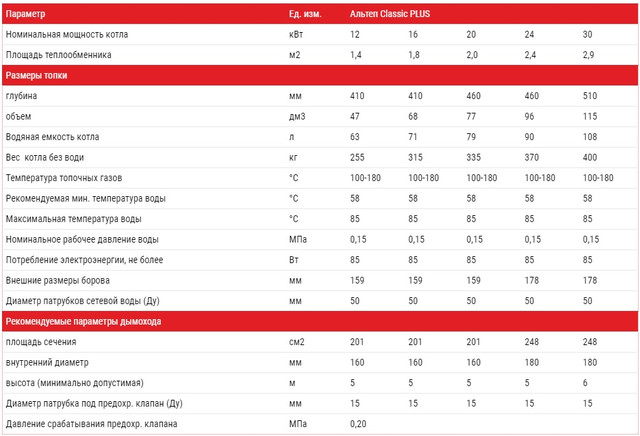

Технічні характеристики Altep Classic Plus

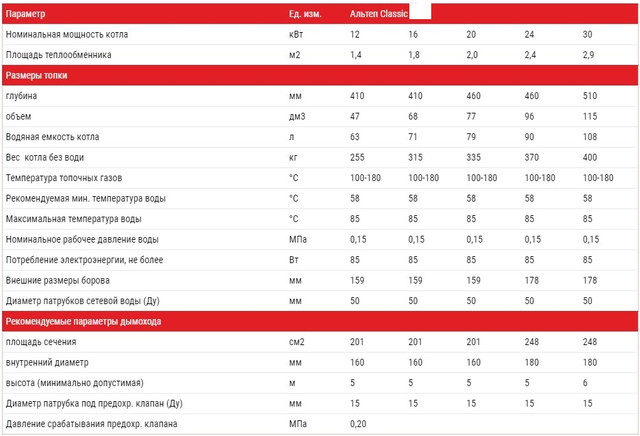

Технічні характеристики Altep Classic
