Котлы на отработке: рекомендации специалистов по монтажу и эксплуатации



В данной статье собрано несколько кратких рекомендаций от специалистов нашей компании, основываясь на многолетнем опыте и рекомендациях производителей котельных установок.



ВНИМАНИЕ!!!

Монтаж оборудования должен выполняться квалифицированными специалистами.

Монтаж, эксплуатация и обслуживание оборудования, должны выполняться в соответствии с требованиями производителя, указанные в оригинальном руководстве.

Монтаж оборудования должен соответствовать требованиям законодательства Украины, а также ДБН В.2.5-77: 2014 «Котельные».









1. Дымоход



Внутренняя поверхность дымовой трубы должна быть гладкой, нельзя использовать трубы типа FLEX, SPIRO, Оцинкованная сталь или другие похожие материалы. В кирпичную дымовую трубу должен быть вложен дымоходный вкладыш, изготовленный из кислотоустойчивой нержавеющей стали. Использование кирпичных дымовых труб и несоответствующих материалов вызовет усложнение выхода топочных газов из котла, а в результате это приведет к оседанию сажи на котле, что вызывает проблемы в работе горелки.

Дымовая труба должна быть выполнена в прямой линии, в сложных условиях допускается применение колен с максимальным углом 45º (касается только и исключительно коротких отрезков дымовой трубы). Ни в коем случае дымовая труба не может быть уложена горизонтально.

Система дымовой трубы должна проходить 500 мм над наивысшей точкой здания так, чтобы вихри воздуха не влияли на изменения тяги дымовой трубы. В качестве завершения дымовой трубы применяем козырек, при чем просвет между концом трубы и нижним краем навеса не может быть меньше, чем диаметры дымовой трубы.

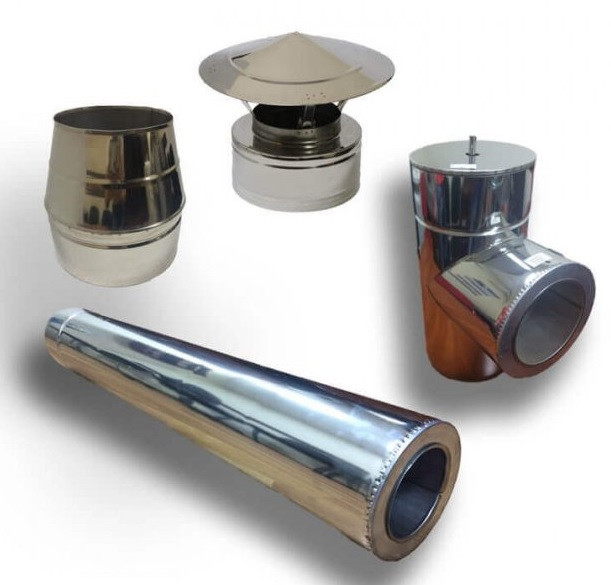

В качестве внешней части дымовой трубы следует применять изолированную трубу с двумя кожухами, для уменьшения явления образования конденсата.

Минимальная высота - 5 метров.

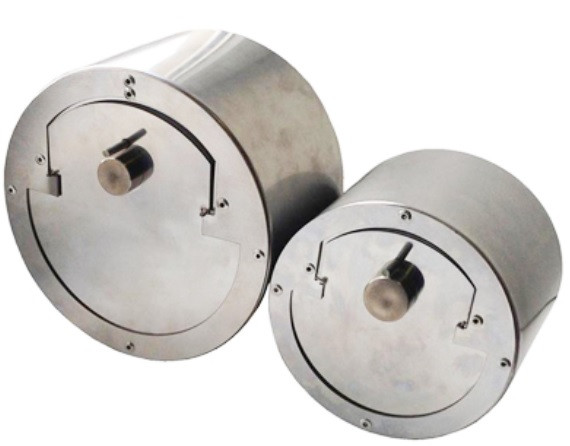

Очень важным элементом дымовой трубы является использование регулятора тяги дымовой трубы (стабилизатор тяги), который обеспечит постоянное значение вакуума в камере сжигания.









1.1. Тяга дымовой трубы

Правильная тяга дымовой трубы является одним из важнейших факторов, обеспечивающих правильную и безопасную эксплуатацию тепловой установки. Перед регулировкой тяги следует ознакомиться со всеми правилами безопасности, заключенными в данном руководстве.

Рекомендуется использовать стабилизатор тяги дымовой трубы.







Проверка тяги

• Введите зонд индикатора тяги, расположенного на входящей трубе,
• Отрегулируйте тягу дымовой трубы до уровня 20 Па.,
• Тяга дымовой трубы не может превышать 30 Па, поскольку это угрожает перегревом дымовой трубы и потерей тепловой мощности.



Регулировку может выполнять исключительно квалифицированный персонал, оснащенный соответствующими приборами.

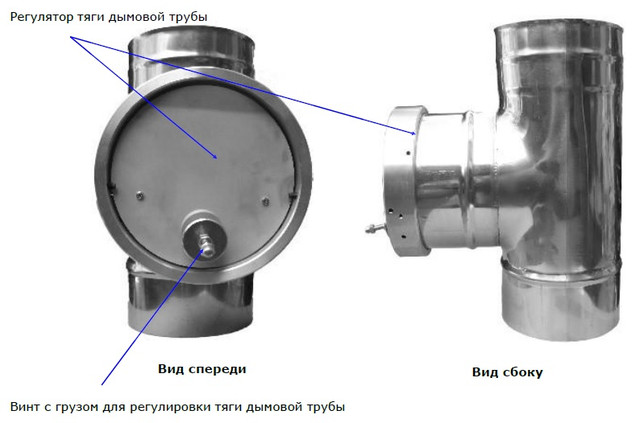

Регулировка тяги дымовой трубы основана на перемещении противовеса, расположенного на крышке регулятора (рис.), до достижения соответствующего значения на измерительном приборе. Если вы не можете достичь оптимальной тяги, свяжитесь с сервисной фирмой.

ВНИМАНИЕ! Регулировка тяги является очень важной!









1.2. Температура и термометр дымовых газов

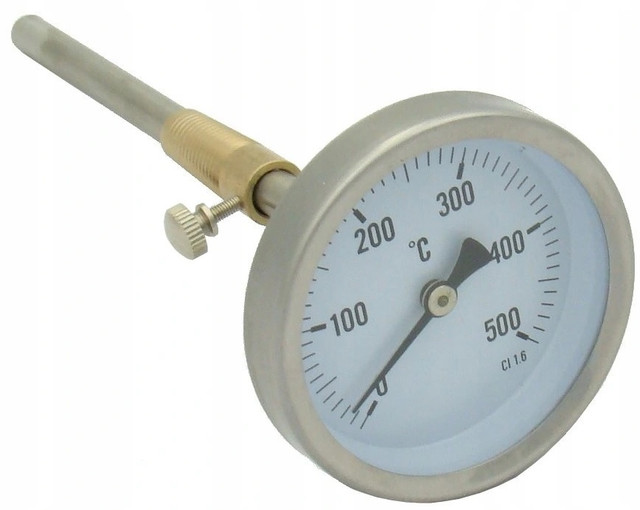

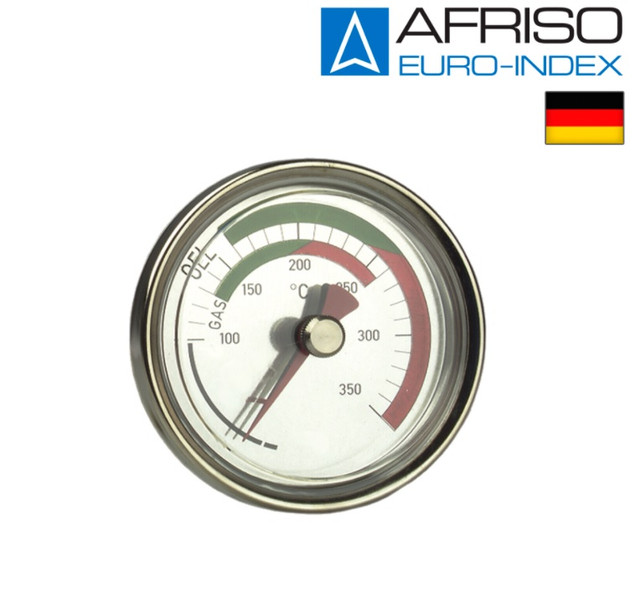

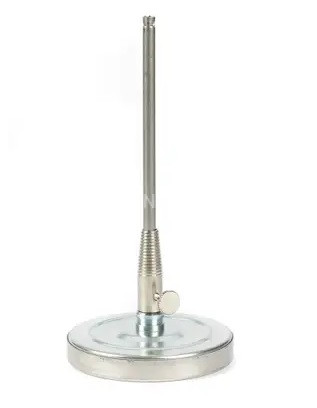

Дымоход рекомендуется оснащать термометром дымовых газов.



Во время работы котла, на теплообменнике скапливается нагар, что уменьшает теплопередачу и повышает температуру уходящих газов.

При очень высокой температуре дымовых газов, много тепла уходит в дымовую трубу. При очень низкой температуре дымовых газов образовывается избыточное количество конденсата, что способствует разрушению дымохода, котла, и их быстрому загрязнению, а также снижению тяги дымохода.

Термометр дымовых газов поможет контролировать и держать температуру в рекомендуемых параметрах, и покажет когда необходима очистка теплообменника котла. А также при настройке мощности горелки.

Рекомендуемые параметры дымовых газов определены производителем котла, и указаны в техническом руководстве.



Рекомендуемый диапазон температуры дымовых газов: 150-260 градусов Цельсия.















2. Вентиляция



Для нормальной работы котла необходим приток свежего воздуха для горения. Для этого в котельной предусматривается естественная приточно-вытяжная вентиляция. Сечение вентиляционного отверстия для
притока и отвода воздуха, обязательного для помещения с установленным котлом, должно соответствовать действующим нормам.

Расположить отверстия для притока воздуха по отношению к отверстиям верхней вентиляции таким образом, чтобы воздухообмен происходил во всем объеме котельной.

Приток свежего воздуха должен располагаться в нижней части помещения, как можно ближе к оборудованию.

Отвод воздуха должен располагаться в верхней части помещения, подниматься выше крыши.



ВНИМАНИЕ!!! Отверстия для притока воздуха в помещение не должны загораживаться (даже частично).



ВНИМАНИЕ!!! С целью избежания повреждений котла, недопустимо загрязнение воздуха, идущего на горение, хлор- или фторсодержащими соединениями, которые в значительной степени активизируют коррозию. Эти соединения присутствуют, например, в аэрозольных баллончиках, красках, растворителях, чистящих и моющих средствах, клеях, солях для таяния снега и т. д...

Таким образом, необходимо избегать поступлений воздуха из помещений, где используются эти вещества: парикмахерские, прачечные, промышленные помещения (с растворителями), помещения с холодильными установками (опасность утечки хладагента) и т.д. .Избегать складирования вблизи котла подобных веществ.









3. Гидравлическое подключение



Установка котла должна быть выполнена в соответствии с действующими нормативными правилами и нормами, а также и рекомендациями, приведенными в техническом руководстве на оборудование.

На подающую трубу котла должен быть подсоединен предохранительный клапан, без какого-либо вентиля или клапана, установленного между ним и котлом. Диаметр и давление клапана должен соответствовать мощности установки.

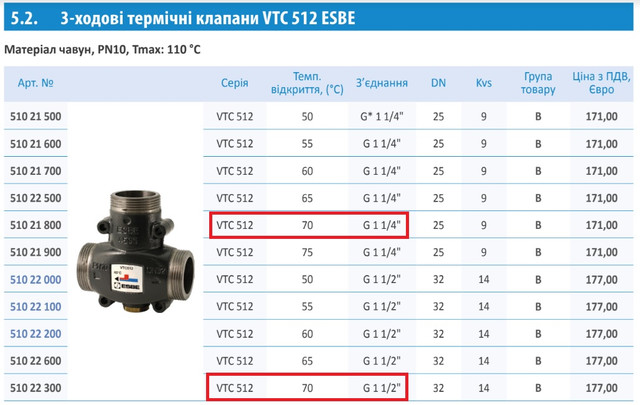

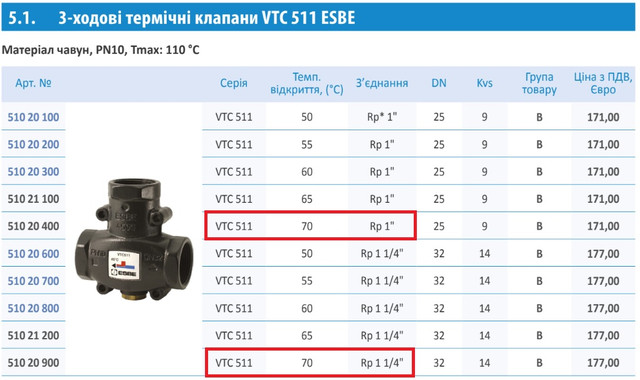

Температура теплоносителя, возвращаемого из системы, не должна быть ниже 70°C. Поэтому необходимо использовать трехходовой термический клапан, с функцией против образования конденсата. Например ESBE   VTC 511 / VTC 512

Температура на термостате котла должна поддерживаться от 85 до 90°C.











4. Расположение котла в котельной



При установке котла соблюдайте по возможности рекомендуемые расстояния от стен (см. таблицу). При уменьшении расстояний будет затруднен доступ к котлу. Поверхность площадки для установки котла или фундамента должна быть ровной и горизонтальной.
Дверца горелки может быть навешена слева или справа.

Для соблюдения правильных расстояний от стен учитывайте также установку других компонентов, например, бака водонагревателя, трубных соединений, шумоглушителя дымовых газов или других узлов системы отвода дымовых газов и т.д.











5. Топливо и подключение топливной линии от резервуара



Топливом для котлов является: отработанное моторное, трансмиссионное и гидравлическое масло, растительные масла, печное топливо, дизельное топливо и другие.



Сжигание капель жидкого топлива характеризуется двумя взаимосвязанными процессами: испарением топлива, благодаря теплу, поступающему из пламени, и сжиганием в зоне, удаленной от поверхности капель, поддерживаемым диффузией паров и кислорода из окружающей среды.
Масла имеют большой спектр температур горения летучих углеводородов, поэтому большая их часть окисляется в зоне пламени, а остальная - на стенках камеры.
Топочные газы с температурой около 860°C подогревают самые тяжелые фракции, такие как смолы, которые при превышении 490°C подвергнутся тепловому разложению, вторично конденсируя до высших ароматических углеводородов.
Продукты разложения распространяются вместе с парами в зону сгорания. Несгоревшие будут создавать сажу и пригар. Как правило, значением предела сгорания является скорость испарения топлива.
Этот процесс медленнее в случае синтетических и пиролитических видов топлива.
Время реакции окисления зависит от типа топлива и температуры: окружающей среды, распыленного топлива и сжатого воздуха. Пламя в камере не должно касаться ее стенок. В возвратной камере горячие газы должны иметь беспрепятственный поток в противоположном направлении к пламени. Негабаритное пространство камеры для горячих газов снижает эффективность передачи тепла и ухудшает процесс горения.

В котле можно улучшить эффективность процесса горения, установив на противоположной стенке горелки дефлектор из жаростойкой стали или шамота, который сжигает несгоревшие продукты.

Температура теплоносителя, возвращаемого из системы, не должна быть ниже 70°C.

Температура на термостате котла должна поддерживаться от 85 до 90°C.

Примечание: масла способны поглощать воду из окружающей среды, поэтому следует позаботиться о способе их хранения. Вода, растворенная в топливе, блокирует процесс окисления.

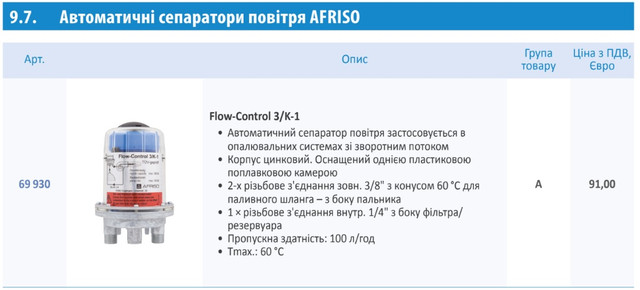

Между фильтром FAG и насосом рекомендуется установка автоматического вентиляционного клапана, например, Flow-Control AFRISO. Вентиляционные клапаны Flow-Control предназначены для однотрубных установок с возвратной подачей несгоревшего топлива, для непрерывного удаления воздуха, растворенного в масле. В однотрубной установке фильтруется только топливо, которое постоянно сжигается горелкой.
В двухтрубных установках отфильтровано избыточное топливо, которое не сгорело в горелке, возвращается в резервуар для хранения.



В отработанное масло запрещается добавлять следующие материалы: ВОДА • ОХЛАЖДАЮЩАЯ ЖИДКОСТЬ  • ТОРМОЗНАЯ ЖИДКОСТЬ • ЧИСТЯЩИЕ ЖИДКОСТИ • РАСТВОРИТЕЛЬ • БЕНЗИН • ЖИДКОСТИ С МЕХАНИЧЕСКИМИ ЗАГРЯЗНЕНИЯМИ

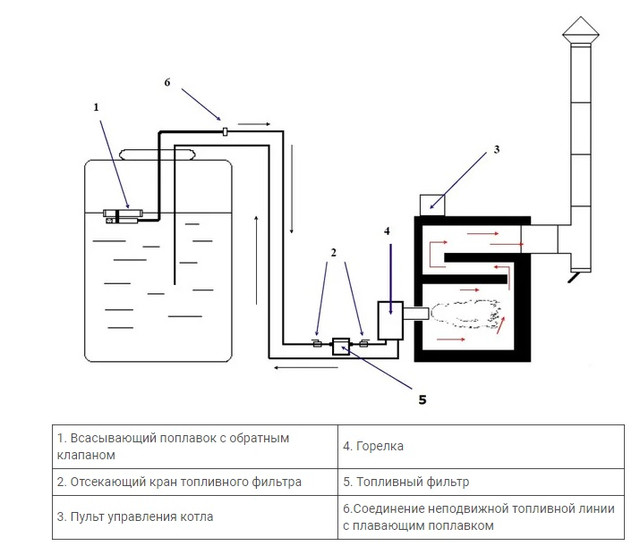

Рекомендуется топливо отстаивать в резервуарах, а заборник топлива размещать на 10 см выше дна топливного резервуара, или поплавковым методом с верхней части резервуара. В самой нижней части резервуара располагаем сливной дренажный кран, для слива отстоянной грязи и воды.

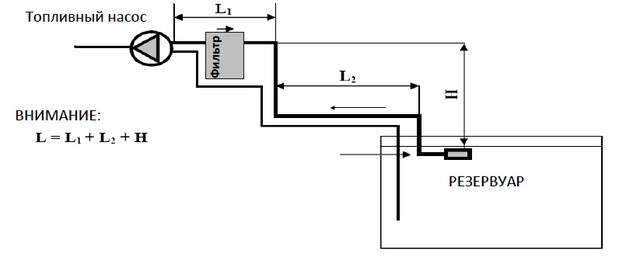

Подключение топливной линии
Для конструкции топливной линии используют резиновую маслостойкую «мягкую» трубу с внутренним сечением минимум 16 мм или медные труб того же диаметра. Следует избегать формирования т.н. «сифонов», в которых может собираться воздух.

















6. Регулировка температуры теплоносителя независимо от температуры котлового контура



Так как котел работает при температуре теплоностителя 85 градусов цельсия, необходимо спроектировать котельную таким образом, что бы предусмотреть возможность регулировки температуры теплоносителя системы отопления независимо от температуры котла.
