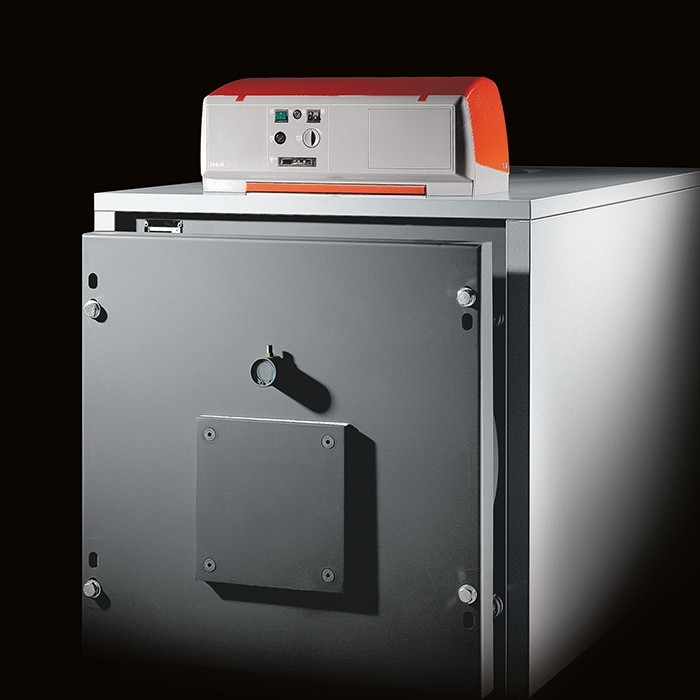

Котел на відпрацюваному маслі Unical Modal 291 (140-230 кВт) + Пальник Kroll
- В наявності
513 980 ₴
- +380 (68) 799-18-62
Котел на відпрацювання Unical Modal 291 з пальником Kroll (Німеччина)
Потужність номінальна: 140-230 кВт
Котли на відпрацювання олій для обігріву великих промислових об'єктів, де обладнана система водяного опалення. Здатні працювати з радіаторами зі сталі, чавуну й алюмінію, а також із водяними тепловими вентиляторами.
Завдяки двоходовій топці, має високий коефіцієнт корисної дії й низьку витрату рідкого палива. А низька температура димових газів дає змогу працювати з усіма сучасними типами димоходів.
Зручність в обслуговуванні та чищенні досягається великими передніми дверима та ревізійному лючку з боку димоходу.
Здатний працювати в каскаді з кількох котлів для опалення дуже великі приміщення.
Комплектується пальниками на відпрацювання Kroll (Німеччина)
Опис роботи
Принцип роботи досить простий і надійний. Відпрацьована олива або інше рідке паливо подається в бак попереднього розігрівання палива, розташований безпосередньо в пальнику. Розігрівається до заданої температури (температура нагрівання задається під час настроювання котла, залежно від типу палива, від 0 г.С до 120 г.С). Після нагрівання відбувається розпилення в масляний туман у папку та підпалювання електродами розпалювання.
Розпилення відбувається через форсунку Delavan (USA) інжекційним способом, за допомогою стисненого повітря.
Повітря для горіння надходить від вбудованого вентилятора.
Усією процедурою нагрівання, розпилення, розпалювання й контролю полум'я керує вбудований контролер Honeywell.
Паливо для котла
- Відпрацьована автомобільна олива
- Рослинна олія
- Дизельне паливо
- Печне паливо
- Тварини жири
Комплектація
- Котел
- Обшивка котла з теплоізоляцією
- Електронний блок керування
- Пальник
- Паливоподача з фільтром і плавальним паливозабірником
- Документація
- Гарантійний талон
Необхідно під'єднання стисненого повітря від компресора тиском мінімум 3 бар.!
Конструкція котла
| 1 - Камера згоряння; | 6 - Електронний блок керування; |
| 2 - Теплообмінник. Смажені труби з турбулізаторами; | 7 - Приєднання димоходу; |
| 3 - Дверцята котла з оглядовим склом; | 8 - Подавання опалення; |
| 4 - Димова камера; | 9 - Зворотний бік опалення. |
| 5 - Обшивка котла з теплоізоляцією |
| 1 - Електронний блок керування; | Т1 - Подавання опалення; |
| 2 - Фланець для під'єднання пальника; | Т2 - Зворотний бік опалення; |
| 3 - Дверцята для чищення димової камери; | Т3 - Під'єднання димохода; |
| 4 - Оглядове віконце для контролю полум'я; | Т4 - Приєднання пальника. |
Електронний блок керування
Паливна схема під'єднання від накопичувальної місткості
| 1. Всмоктувальний поплавець | 4. Пальник Kroll |
| 2. Відсікальний кран паливного фільтра | 5. Паливний фільтр |
| 3. Пульт керування котла | 6. З'єднання нерухомої паливної лінії з плавальним поплавцем |
Пальник на відпрацювання Kroll у комплекті
Конструкція пальника
Паливоподача Kroll у комплекті
Виготовлення палива на паливній ємності
Габаритні розміри
| Основні атрибути | |
|---|---|
| Виробник | Unical |
| Країна виробник | Італія |
| Теплоносій | Вода |
| Вид пального | Рідке |
| Види рідкого палива | Відпрацьоване масло, Дизельне, Пічне |
| Витрата рідкого палива | 18 л/год |
| Коефіцієнт корисної дії | 92 % |
| Спосіб установки | Підлоговий |
| Матеріал теплообмінника | Сталь |
| Спосіб відведення відпрацьованих газів | Димар |
| Вага | 480 кг |
| Гарантійний термін | 24 міс |
| Номінальна потужність | 230 кВт |
| Мінімальна потужність | 140 кВт |
| Опалення | |
| Мінімальний робочий тиск системи опалення | 1 бар |
| Максимальний робочий тиск системи опалення | 5 бар |
| Мінімальна температура в режимі опалення | 45 град. |
| Максимальна температура в режимі опалення | 90 град. |
| Електричні параметри | |
| Напруга мережі | 220~240 В |
| Частота | 50 Гц |
| Споживана потужність | 1200 Вт |
| Габаритні і приєднувальні розміри | |
| Висота | 937 мм |
| Ширина | 860 мм |
| Глибина | 1690 мм |
| Діаметр димоходу | 250 мм |
| Вхід в систему опалення | 2"1/2 |
| Повернення з системи опалення | 2"1/2 |
| Мінімальні вимоги до компресора | |
| Необхідна продуктивність компресора для стисненого повітря | 490 літр/хв |
- Ціна: 513 980 ₴
